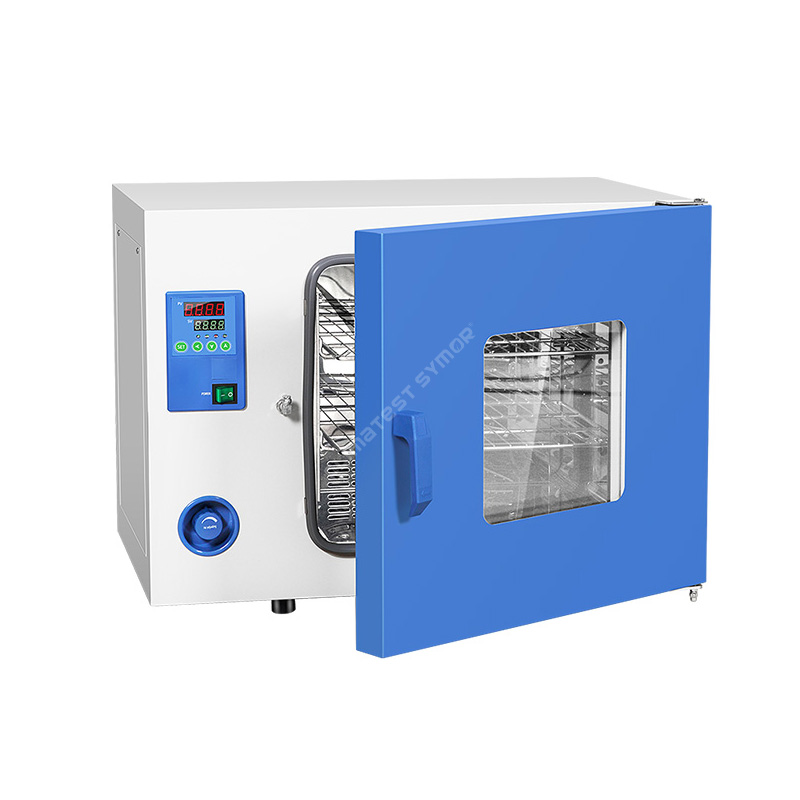

Baking Oven para sa mga Electronic na Bahagi

Paglalarawan

Ang Climatest Symor® baking oven para sa mga electronic na bahagi ay gumagana sa isang kinokontrol na temperatura at may mababang kahalumigmigan na kapaligiran. Ang mga electronics ay inilalagay sa loob ng oven, at pinainit ng ilang oras upang payagan ang kahalumigmigan na maalis nang hindi nasisira ang mga panloob na bahagi.

Pagtutukoy

Ano ang baking oven para sa mga elektronikong sangkap?

Gumagana ang baking oven sa pamamagitan ng pag-init upang alisin ang kahalumigmigan mula sa mga elektronikong bahagi. Ang oven ay karaniwang nagbibigay ng isang kinokontrol na kapaligiran sa temperatura, na maaaring itakda ayon sa mga partikular na pangangailangan. Gumagana ang oven sa iba't ibang saklaw ng temperatura mula 50°C hanggang 150°C, depende sa mga uri ng mga bahagi.

Ang proseso ng pagluluto ay maaaring tumagal ng ilang oras, at sa panahong ito, ang mga elektronikong sangkap ay nakalantad sa kinokontrol na kapaligiran. Ito ay nagbibigay-daan sa moisture na nasisipsip ng mga bahagi na sumingaw, ngunit hindi pa rin nakakasira sa mga bahaging ito.

Matapos makumpleto ang proseso ng pagluluto, ang mga elektronikong bahagi ay kailangang palamig nang dahan-dahan upang maiwasan ang thermal shock. Ang mga inihurnong sangkap ay pagkatapos ay selyadong sa moisture-free packaging upang maiwasan ang moisture absorption.

Sa pangkalahatan, ang baking oven ay pinakamainam upang mapanatili ang integridad ng iyong mga elektronikong bahagi, at lubos na mapabuti ang iyong kahusayan sa produksyon.

Tampok

• Unipormeng Pagkontrol sa temperatura

• Mabilis na init at tuyo ang mga sample, na kayang magpainit ng mga sample hanggang 200°C

• Stainless steel sus#304 inner oven at powder-coated steel plate na panlabas na oven, lumalaban sa kaagnasan

• Dinadala sa iyo ng PID digtal display controller ang tumpak at maaasahang kontrol sa temperatura

• Mababang pagkonsumo ng enerhiya, pagtitipid sa gastos

Istruktura

Ang isang baking oven para sa mga elektronikong bahagi ay karaniwang binubuo ng mga sumusunod na bahagi:

•Interior oven: Isang saradong enclosure kung saan inilalagay ang mga produkto para sa proseso ng pagluluto, ang interior at mga istante ay gawa sa hindi kinakalawang na asero SUS304.

•Heater: Upang makabuo ng init sa loob ng silid, ang temperatura ay maaaring iakma ayon sa mga partikular na kinakailangan.

• Fan: Para mailipat ang hangin sa loob ng chamber, tinitiyak na ang init ay pantay na ipinamahagi sa buong chamber, nakakatulong din itong alisin ang moisture at mapanatili ang low-humidity na kapaligiran.

•Mga sensor ng temperatura: Upang subaybayan ang temperatura sa loob ng silid. Ang mga sensor na ito ay konektado sa control system.

• Exhaust System: Upang ilabas ang anumang labis na kahalumigmigan o usok na nalilikha sa panahon ng proseso ng pagluluto.

Sa pangkalahatan, ang isang baking oven para sa mga elektronikong bahagi ay nagbibigay ng isang kinokontrol na kapaligiran, nagbibigay-daan ito para sa ligtas at epektibong pag-alis ng kahalumigmigan mula sa mga elektronikong bahagi.

Aplikasyon

Ang mga baking oven para sa mga elektronikong bahagi ay malawakang ginagamit sa elektronikong pagmamanupaktura, upang maalis ang kahalumigmigan mula sa mga elektronikong sangkap pagkatapos ng iba't ibang proseso ng pagmamanupaktura.

Narito ang ilang halimbawa kung paano inilalapat ang mga drying oven sa electronic manufacturing:

Surface Mount Technology (SMT): Sa panahon ng proseso ng SMT, inilalagay ang mga elektronikong sangkap sa mga PCB (printed circuit boards) gamit ang isang pick-and-place machine. Pagkatapos mailagay ang mga bahagi, ang mga board ay dumaan sa isang reflow oven kung saan ang solder paste ay natunaw upang ikonekta ang mga bahagi sa board. Dahil ang mga bahagi at board ay maaaring sumipsip ng kahalumigmigan sa panahon ng proseso, ang isang drying oven ay ginagamit upang alisin ang anumang labis na kahalumigmigan at maiwasan ang potensyal na pagkabigo dahil sa moisture penetration.

Wave Soldering: Ang wave soldering ay nagsasangkot ng pagpasa sa ilalim ng PCB sa ibabaw ng pool ng molten solder, na lumilikha ng solidong joint sa pagitan ng PCB at mga electronic na bahagi. Bago ang wave soldering, hinuhugasan ang PCB ng water-soluble flux upang alisin ang anumang oksihenasyon mula sa board. Ang PCB ay pagkatapos ay ipapasa sa isang drying oven upang alisin ang anumang natitirang kahalumigmigan bago ang wave soldering upang ang oksihenasyon ay hindi maging contaminants sa panahon ng proseso ng paghihinang.

Potting at Encapsulation: Upang protektahan ang mga elektronikong device mula sa moisture, karaniwang kasanayan na balutin ang device ng potting o encapsulation na materyal na hindi tinatablan ng tubig. Ang mga materyales na ito ay karaniwang naglalaman ng isang proseso ng paggamot na nangangailangan ng mataas na temperatura ng pagluluto upang matiyak ang kumpletong paggamot ng materyal. Kabilang dito ang paglalagay ng device sa drying oven upang gamutin ang potting o encapsulation material.

Aplikasyon ng Solder Paste: Ang solder paste ay karaniwang ginagamit upang ikabit ang mga elektronikong sangkap sa mga PCB bago mag-reflow ng paghihinang. Ang i-paste ay gawa sa mga particle ng metal at pagkilos ng bagay na hinahalo sa anyo ng i-paste. Dahil ang solder paste ay sumisipsip ng moisture, mahalagang patuyuin ang paste bago gamitin. Ang mga drying oven ay ginagamit upang alisin ang anumang moisture mula sa solder paste upang matiyak na ito ay nakadikit nang tama at hindi nagiging sanhi ng mahihinang solder joints.

Ang mga baking oven para sa mga electronic na bahagi ay mahalaga sa modernong paggawa ng electronics. Ang mga oven na ito ay tumutulong upang maiwasan ang potensyal na electronic failure sa pamamagitan ng pag-alis ng moisture mula sa iba't ibang yugto ng proseso ng pagmamanupaktura.

Mga madalas itanong

T: Paano ako maglilinis ng baking oven para sa mga elektronikong sangkap?

A: Maaari mong linisin ang loob ng oven gamit ang banayad na mga ahente sa paglilinis o tubig na may sabon, at ang mga rack at tray ay maaaring hugasan sa isang makinang panghugas. Mahalagang linisin ang oven nang regular upang mapanatili ang kahusayan nito.

T: Paano ako magpapanatili ng baking oven para sa mga elektronikong sangkap?

A: Panatilihin ang isang PCB drying oven sa pamamagitan ng pagsasagawa ng mga regular na inspeksyon, pagsuri at pagpapalit ng anumang mga sira na bahagi, at pagsasagawa ng regular na paglilinis. Inirerekomenda na mag-iskedyul ng regular na pagpapanatili at mga pagsusuri upang matiyak na ang oven ay nananatili sa gumaganang kondisyon.

Q: Ano ang perpektong temperatura para sa pagbe-bake ng mga PCB?

A: Ang perpektong temperatura ay nag-iiba depende sa uri ng mga bahagi sa board. Karamihan sa mga elektronikong sangkap ay sensitibo sa mataas na temperatura, at ang perpektong temperatura para sa pagbe-bake ng mga PCB ay karaniwang mula 60°C hanggang 125°C.
