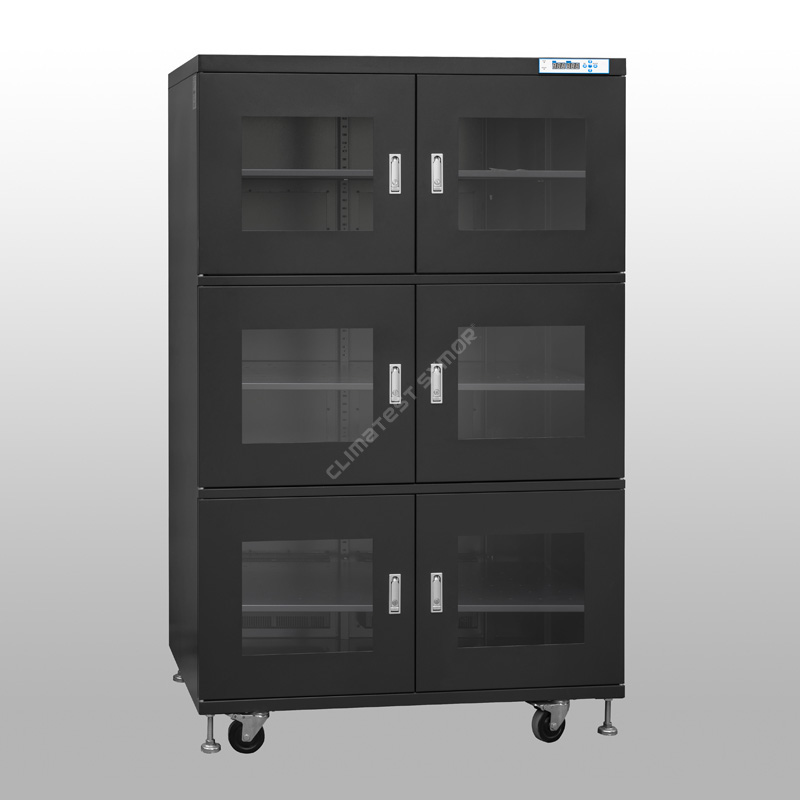

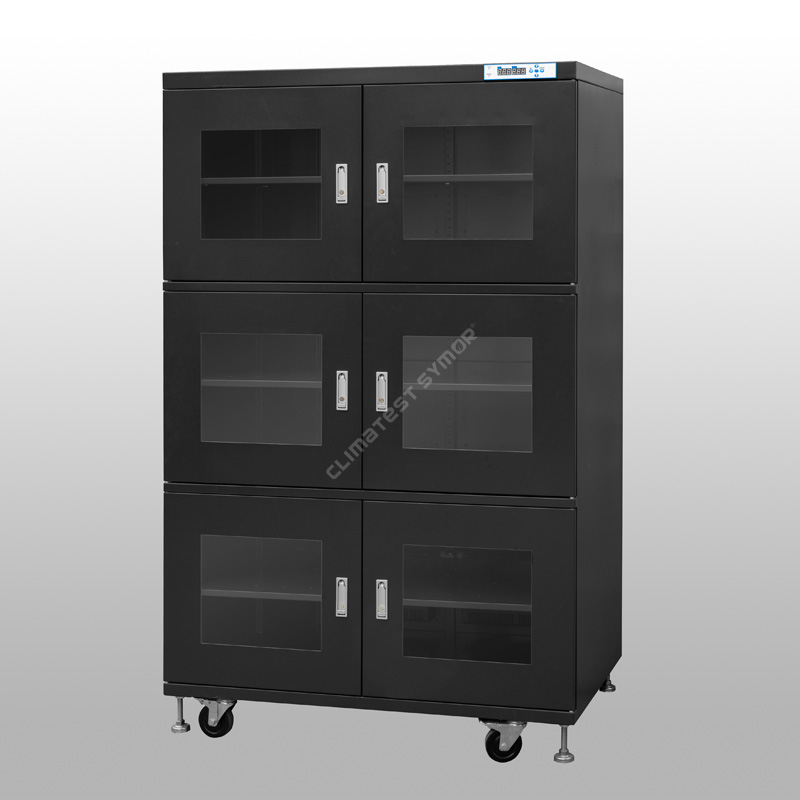

Mas mababa sa 1%RH Dry Cabinet

Paglalarawan

Ang Below 1%RH Dry Cabinet ay nagbibigay ng napakababang humidity na pag-iimbak para sa mga linya ng produksyon ng SMT. Gamit ang pinaka-advanced na teknolohiya ng dehumidifying, lumilikha ang cabinet ng sobrang tuyo na kapaligiran na pumipigil sa "popcorn effect" sa moisture-sensitive na mga bahagi, nagpapahaba ng kanilang magagamit na buhay sa sahig, at inaalis ang pangangailangan para sa mahal na nitrogen o madalas na high-temperature baking.

Mas mababa sa 1%RH Dry Cabinets: Detalye

Mas mababa sa 1%RH Dry Cabinets: Tampok

▸Relative Humidity: <1%RH, nag-aalok ng ultra-low humidity storage solution para sa MSL 4, 5, 5a, at 6.

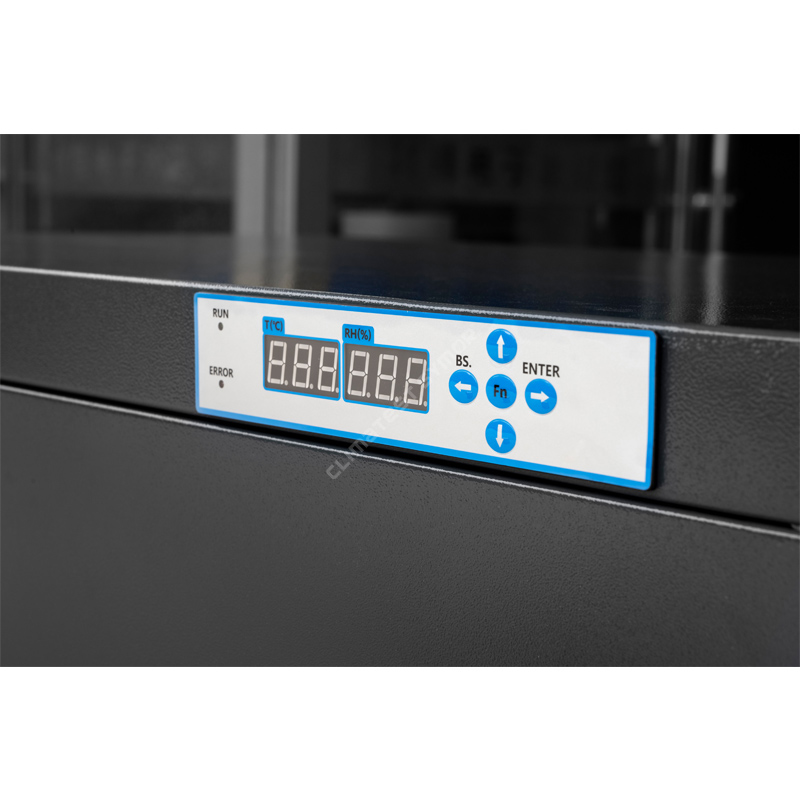

▸Digital na Display: Microcomputer-controlled na LED HD display, user-friendly na setting ng RH, real-time na pagsubaybay.

▸ESD-safe: Surface anti-static resistance 10⁵–10⁹ Ω.

▸Naaayos na Mga Istante: Naaangkop ang taas, nakakatugon sa iba't ibang laki ng mga bahagi.

▸Memory Function: Hindi na kailangang i-reset pagkatapos ng pagkawala ng kuryente.

▸Energy Efficient: Pagtitipid ng kuryente, habang pinapanatili ang lubos na epektibong pagkontrol sa halumigmig.

Paano mag-dehumidify?

Ang prinsipyo ng dehumidifying ng mas mababa sa 1%RH Dry Cabinets ay "pisikal na adsorption sa pamamagitan ng molecular sieves + cyclic regeneration" (ang pinaka-maaasahang paraan), ang normal na TE cooling dry cabinet ay hindi makakaabot sa ganoong napakababang antas ng halumigmig.

Proseso ng Adsorption: Molecular sieves ay ginagamit bilang ang adsorbent materyal sa cabinet; nagtatampok ang mga sieves na ito ng malawak na network ng mga nanoscale micropores na sumisipsip ng mga molekula ng tubig mula sa hangin—katulad ng isang espongha na sumisipsip ng tubig. Ang isang fan ay kumukuha ng mahalumigmig na hangin sa mga tuyong yunit, kung saan ang mga molekula ng tubig ay sumasailalim sa pisikal na adsorption, at ang pinatuyong hangin ay ibinalik sa loob ng cabinet.

Pagbabagong-buhayProseso:Kapag naabot na ng molecular sieve ang adsorption saturation, ang sistema ay awtomatikong magsisimula ng mababang temperatura na pag-init nang malumanay upang i-convert ang adsorbed water molecules sa water vapor, na pagkatapos ay ilalabas mula sa cabinet; ang molecular sieve sa gayo'y nagpapanumbalik ng moisture-absorbing capacity nito.

Sa ibaba ng 1%RH Dry Cabinets ay gumagamit ng advanced na teknolohiya, kabilang ang Switzerland-imported Relative Humidity (RH) at mga sensor ng temperatura, upang matiyak ang tumpak na kontrol at pagsubaybay sa panloob na kapaligiran, ang katumpakan ng humidity sensor ay +/-2%RH. Sa pamamagitan ng pagpapanatili ng isang matatag, mababang halumigmig na kapaligiran, ang mga tuyong kabinet ay epektibong nagpoprotekta sa mga sensitibong bagay mula sa mga nakakapinsalang epekto ng kahalumigmigan.

Mga Aplikasyon sa SMT Electronics Manufacturing

Ang mga dry cabinet sa ibaba ng 1%RH ay mahalaga para sa Moisture Sensitive Devices (MSDs) na inuri bilang MSL 4, 5, 5A, at 6 sa bawat pamantayan ng IPC/JEDEC J-STD-033:

▸Mga Pangunahing Kaso ng Paggamit: Pag-iwas sa "Epekto ng Popcorn": Sa panahon ng reflow na paghihinang (mga pinakamataas na temperatura ~260°C), ang moisture na nakulong sa loob ng mga plastic IC package ay nagiging singaw, na nagdudulot ng mga panloob na bitak at delamination. Inaalis ng napakababang imbakan ng halumigmig ang kahalumigmigan na ito bago maghinang.

▸Pausing Floor Life: Kapag ang mga MSD ay inalis mula sa kanilang mga selyadong moisture barrier bag, ang kanilang "floor life" na orasan ay magsisimulang mag-tick. Ang pag-iimbak ng mga ito sa isang <1%RH cabinet ay epektibong napo-pause ang timer na ito, na nagbibigay-daan sa hindi nagamit na mga bahagi na ligtas na maiimbak at magamit muli sa ibang pagkakataon nang walang baking.

▸Pag-iwas sa Oxidation: Pinipigilan ng sobrang tuyo na kapaligiran ang oksihenasyon ng mga nakalantad na copper pad, silver finish, at solderable na ibabaw—na pinapanatili ang solderability sa loob ng maraming taon

Ang Floor Life ay tumutukoy sa maximum na pinapayagang oras na ang isang MSD (Moisture-Sensitive Device) ay maaaring manatili sa isang karaniwang kapaligiran ng pabrika (≤30°C / 60% RH), pagkatapos na alisin mula sa moisture-barrier vacuum bag nito, habang nananatiling ligtas para sa pagkakalagay at reflow soldering.

Paraan ng Aplikasyon: Kapag naalis na ang mga bahagi ng MSL Level 4–6 mula sa kanilang mga vacuum bag, kung ang mga proseso ng pag-mount at reflow na paghihinang ay hindi nakumpleto sa loob ng tinukoy na buhay sa sahig, dapat na agad itong ilagay sa isang mas mababa sa 1% RH dry cabinet. Sa ganitong ultra-low humidity environment na <1% RH, ang proseso ng moisture absorption ng mga bahagi ay epektibong "naka-pause," at ang natitirang buhay sa sahig ay hindi na mauubos, ang tuyong cabinet ay hindi nakakaalam ng pre-baking, na maaaring direktang i-load sa linya para sa paggamit, at sa gayon ay makabuluhang mapapataas ang kahusayan sa produksyon.

Realtime na profile ng kahalumigmigan(Ambient humidity 60%RH, walang load):

Pagbukas ng pinto sa loob ng 30 segundo bawat oras, pagkatapos ay isara:

Pangmatagalang imbakan nang hindi binubuksan ang pinto:

Realtime na pagsukat ng halumigmig bago ipadala

Gumagamit kami ng high-precision na Rotronics hygrometer upang muling sukatin ang ibabang 1%RH Dry Cabinet bago ipadala, at mag-isyu ng calibration certificate, maingat naming i-debug ang bawat cabinet at tinitiyak na gumagana nang maayos ang lahat pagkatapos na makarating sila sa mga kamay ng customer, responsibilidad din ito, inaalala ni Symor ang kontrol sa kalidad at ang mga feedback ng mga customer sa aming mga dry cabinet, sa tingin namin, ito ang dahilan kung bakit inuulit ng maraming customer ang dahilan kung bakit umuulit ang mga customer.

Pagkakaiba sa pagitan ng mga dry cabinet at nitrogen cabinet:

▸Ang mga drying cabinet ay gumagamit ng mga tuyong unit para mag-dehumidify, walang mga consumable, walang kapalit, at sila ay sumisipsip ng moisture at awtomatikong dini-discharge sa labas.

▸Ang mga nitrogen cabinet ay gumagamit ng nitrogen purging upang maabot ang isang mababang halumigmig at mababang antas ng oxygen na aplikasyon sa pag-iimbak, ang N2 gas ay nauubos.

Mga Bahagi na Nangangailangan ng <1%RH Dry Cabinets:

▸Mga IC, BGA, QFP, at lahat ng bahagi ng SMD na may MSL 5/6

▸Mga walang laman na PCB (pinipigilan ang oksihenasyon at pagsipsip ng moisture)

▸Mga pulbos na metal sa 3D printer (hygroscopic at reaktibo)

Pagsunod sa Mga Pamantayan sa Industriya

Ang mga dry cabinet sa ibaba ng 1% RH ay idinisenyo upang matugunan o lumampas sa:

IPC/JEDEC J-STD-033             Paghawak, pag-iimpake, at pag-iimbak ng mga MSD

IPC-1601                                  Imbakan at pangangasiwa ng mga PCB

IEC 61340-5-1                          Kontrol ng ESD (para sa mga modelong ligtas sa ESD)

Sino ang Bumili sa amin?

Nagbebenta ang Symor ng mga cabinet na may kontrol sa mababang halumigmig sa mga kilalang semiconductor at electronic na manufacturer, gaya ng Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn, at mga Unibersidad tulad ng Stanford, Illinois, ETH Zürich........nakatulong ang aming mga dry cabinet sa mga kliyente:

▸Address Core Pain Points: Ganap na Paglutas sa mga Hamon ng MSD (Moisture-Sensitive Device) Management

▸Bawasan ang Gastos at pagbutihin ang assmblely efficiency: nagdulot ng makabuluhang return on investment (ROI)

▸Pambihirang Pagganap ng Produkto: Matatag at Maaasahang Teknolohiya sa Pagkontrol ng Humidity

Para sa higit pang mga detalye tungkol sa ibaba ng 1%RH dry cabinet, mangyaring bisitahin ang aming websitewww.climatestymor.com, o magpadala ng email sa sales@climatestsymor.com. Sasagot kami sa iyo sa lalong madaling panahon at malugod naming tatanggapin ang posibleng pakikipagtulungan.
