Dry Box para sa mga Electronic na Bahagi

Paglalarawan

Climatest Symor® Ang dry box para sa mga elektronikong bahagi ay nagbibigay ng <5%RH ultra-low humidity storage environment, ito ay idinisenyo upang mag-imbak ng moisture sensitive na mga bahagi, ayon sa pamantayan ng IPC/JEDEC J-STD-033, ang mga problema sa popcorn at micro-cracking sa proseso ng reflow ay epektibo. nanirahan sa dry box na ito..

Pagtutukoy

Mode# na may F: ESD function, Dark Blue na kulay.
Mode# na walang F: Walang ESD function, off white color

Tampok

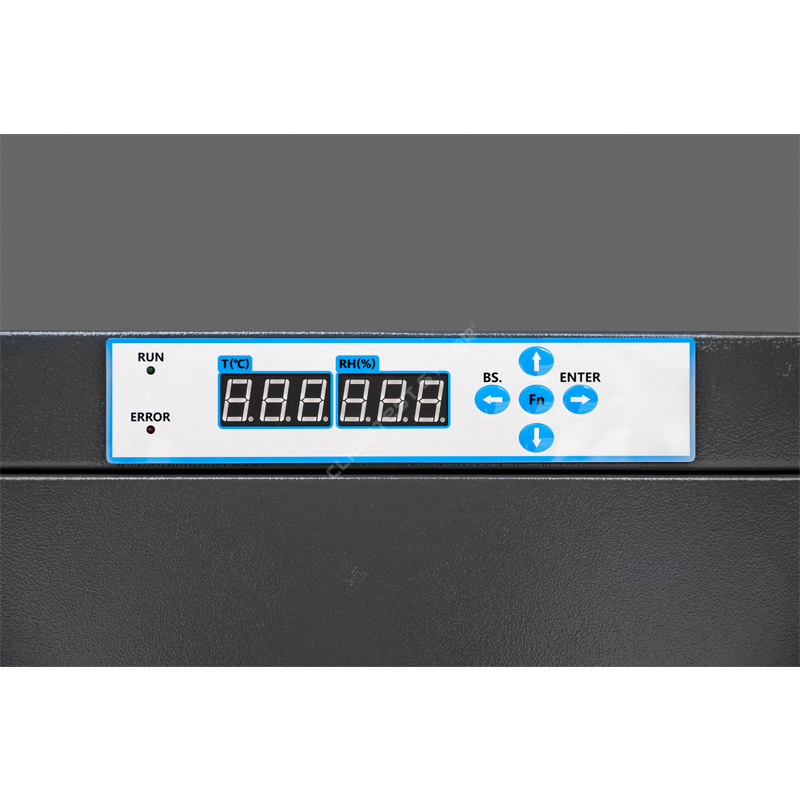

· Pinagtibay ang orihinal na na-import na sensor ng kahalumigmigan at temperatura ng Switzerland.

-Ito ay nagsisiguro ng mataas na katumpakan sa paggamit, ang dry box na ito para sa mga elektronikong bahagi ay may memory function, hindi na kailangang muling i-set pagkatapos ng power failure.

· Ginawa ng 1.2mm na kapal na galvanized steel, na may USA DuPont ESD painting.

-Reinforced structure design, mahusay na load-bearing, surface treatment na may 18 na proseso ng pagpipinta, ang static resistance value ay nakakatugon sa 10⁶ -10⁸Ω, mayroon ding malakas na resistensya sa kaagnasan.

·3.2mm high intensity tempered glass window para sa mas mahusay na pagmamasid.

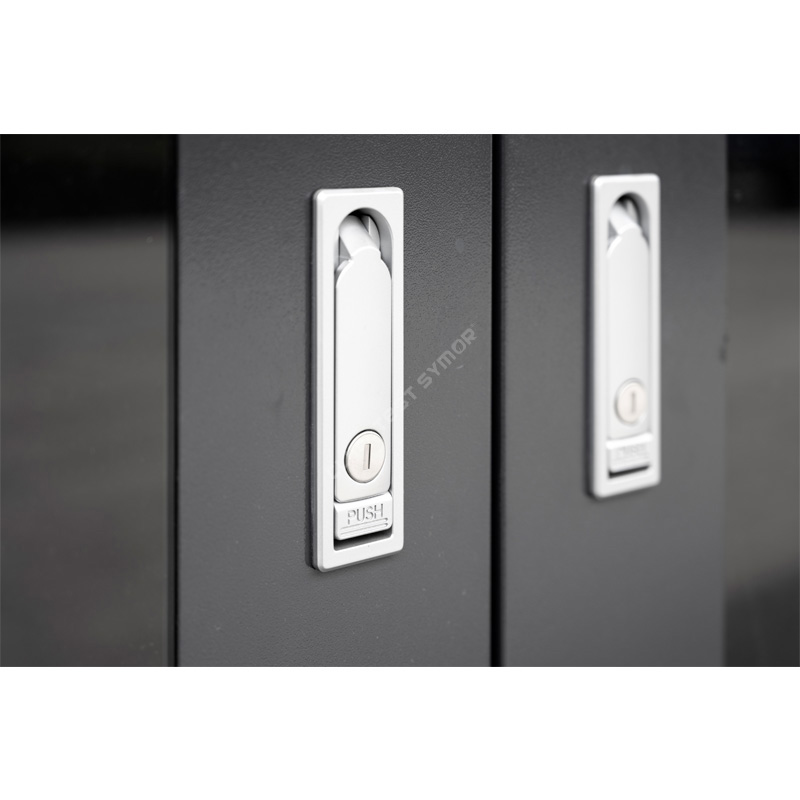

- Flat press zinc alloy lock, na may perpektong air tightness at anti-theft function, ang dry box na ito para sa mga electronic component na sealing performance ay napakahusay.

· Sa memory function, hindi na kailangang muling i-set pagkatapos ng power failure.

-Ang dry box para sa mga electronic na bahagi ay maaaring awtomatikong kabisaduhin ang huling halaga ng setting pagkatapos patayin, hindi na kailangang itakda muli.

· Napakahusay na dry unit na may +15 taon na inaasahang habang-buhay.

- Ang dry box para sa mga elektronikong sangkap ay nagpatibay ng 4A molecular sieve dry unit, ang pinaka-advanced na pamamaraan, maaari itong awtomatikong ma-regenerate, hindi na kailangang palitan.

· Naka-install ang mga unibersal na kastor sa ibaba, ligtas sa ESD.

- Ang mga reinforced na PU castor ay naka-install sa ilalim ng dry box para sa mga electronic na bahagi, ang dalawa sa harap ay may mga preno para sa madaling paglipat at paghinto.

Kahulugan ng Climatest Symor® dry box para sa mga elektronikong sangkap?

Climatest Symor® ang dry box para sa mga electronic na bahagi, na tinatawag ding ESD dry storage cabinet, ay isang enclosure na may electronic humidity control na awtomatikong nagpapanatili ng stable relative humidity (RH) value, ang dry box para sa mga electronic component ay may iba't ibang laki at hugis, maaari itong mapanatili <5 Maaasahang %RH low humidity environment, na may tumpak na RH control, ngunit nangangailangan ng patuloy na power supply.

Paano nakakaimpluwensya ang dry box para sa mga elektronikong bahagi sa produksyon ng SMT?

Ang mga bahagi ng MSL, tulad ng IC, BGA, PCB, ay napaka-sensitibo sa kahalumigmigan, ang mga sangkap na ito ay may mahigpit na mga kinakailangan para sa kapaligiran ng imbakan, hindi katulad ng mga sibilyang moisture-proof na dry box, ang dry box para sa mga elektronikong sangkap ay maaaring umabot sa napakababang halaga ng halumigmig, ang Ang bilis ng pag-dehumidify at pag-recover ay napakabilis, ang buong cabinet ay ligtas sa ESD.
Sa panahon ng proseso ng reflow, ang bakas na kahalumigmigan ay tumagos sa mga pakete ng IC, ang presyon ng kahalumigmigan ay tumataas dahil sa pag-init, ang hinihigop na kahalumigmigan ay mabilis na lumalawak sa loob, nagreresulta ito sa hindi nakikitang mga pinsala, tulad ng pagkabigo ng mga kable, popcorn at micro-cracking, kahit na pag-crack sa ibabaw, ang mga ito. ang mga depekto ay hindi madaling makita sa maagang yugto, gayunpaman, ang mga hindi nakikita, potensyal na problemang ito ay pumapasok sa merkado, pagkatapos ay bumalik ang mga produkto ng guro at sumunod ang mga reklamo.

ang dry box para sa mga elektronikong sangkap ay maaaring magpanatili ng <5%RH, na epektibong nag-aalis ng mga panganib ng mga pagkabigo na resulta ng hindi wastong pag-iimbak sa panahon ng proseso ng pagpupulong. IPC/JEDEC J-STD-033 standard ay tumutukoy saâStandard para sa Paghawak, Pag-iimpake, Pagpapadala at Paggamit ng Kahalumigmigan/ Reflow Sensitive Surface Mount Devices.â, nangangailangan ito ng mababang humidity storage para sa moisture sensitive na mga bahagi.

Bakit kailangan mo ng dry box para sa mga electronic na bahagi para sa SMD storage?

Ang mga aparatong MSD ay karaniwang pinagsama-samang mga circuit, na binubuo ng iba't ibang mga bahagi, ang mga sangkap na ito ay pinagsama-sama sa pamamagitan ng pag-paste, hindi maiiwasang nagiging sanhi ito ng mga puwang sa mga bahagi, ang mga puwang ay ang pangunahing kadahilanan ng kahalumigmigan ng MSD, ang kahalumigmigan ay tumagos, at unti-unti sa SMD, kapag umabot ang pagtagos. sa isang tiyak na lawak, ang SMD ay mamasa-masa at nabigo.
MSD low humidity storage , naglalayong kontrolin ang buhay ng SMD workshop, ang dry box para sa mga elektronikong bahagi ay nagbibigay ng isang epektibong solusyon sa imbakan, ang dry box para sa pagganap ng mga elektronikong bahagi ay tumutukoy sa epekto ng imbakan ng SMD, ang isang propesyonal na dry box para sa mga elektronikong bahagi ay dapat makamit ang mababang kahalumigmigan, antistatic at mabilis na dehumidifying function.
Tinutukoy ng antas ng SMD ang kinakailangang antas ng halumigmig. Sa kasalukuyang antas ng SMD, ang karaniwang ginagamit na kahalumigmigan ng imbakan ay 20%, 10% at 5%RH.
Climatest Symor® dry box para sa mga elektronikong bahagi ay nagpatibay ng na-import na temp ng Switzerland. & RH sensor, ang error ay +/-2%RH, na may mataas na katumpakan at mataas na katatagan, ang halumigmig ay adjustable, ang air-tightness ay mahusay.

dry box para sa aplikasyon ng mga elektronikong sangkap

Ang dry box para sa mga elektronikong bahagi ay mahalaga sa industriya ng pagmamanupaktura ng electronic/semiconductor, ito ang OPTIMAL na solusyon sa pag-iimbak para sa:
â» PCB assembly, IC chips, LED, SMD, SMT, tape at reels, printed wiring boards(PWB), polymide film, feeder.
â» Mga kapasitor, ceramic na bahagi, konektor, switch, welding bar.
â» mga bahagi ng MSL na bahagyang na-assemble.
â» Mga materyales na sumisipsip ng kahalumigmigan, tulad ng epoxy, resins, adhesives.

Bukod dito, ang mga cleanroom ay may napakahigpit na mga kinakailangan sa kalinisan, ang mga karaniwang modelo ay hindi tumutugma, Climatest Symor® nagbibigay din ng mga stainless steel (SS) dry cabinet at stainless steel (SS) nitrogen cabinet, parehong naka-customize ayon sa mga partikular na pangangailangan ng mga customer.

<5%RH Series na bilis ng dehumidifying:

Buksan ang pinto ng 30 segundo at pagkatapos ay sarado, mababawi ang halumigmig sa <5%RH sa loob ng 30 minuto, tingnan sa ibaba ang curve: (Ambient 25 degree C, humidity 60%RH)

ANO ANG MGA KARANIWANG PAMAMARAAN UPANG MAG-IMBOK NG MGA ELECTRONIC COMPONENTS?

1. Mga bag ng moisture barrier
âParaan: Ang mga bahagi na sensitibo sa moisture ay naka-pack sa mga selyadong moisture barrier bag, na may mga desiccant at humidity indicator card (HIC) sa loob, tinutukoy ng mga user ang ambient humidity sa mga naka-sealed na pakete sa pamamagitan ng pagsuri sa pagbabago ng kulay ng mga tuldok sa kotse.
âDisadvantage: Mga bag ng moisture barrier + mga kotse na tagapagpahiwatig ng kahalumigmigan + mga desiccant + manu-manong trabaho = mga consumable, panganib sa pagtagas, mataas na gastos.

2.Nitrogen cabinet
âParaan: Ang moisture sensitive na mga bahagi ay iniimbak sa nitrogen purge cabinet o compressed air upang matugunan ang mababang humidity storage
âDisadvantage: Nitrogen filling = tuloy-tuloy na pagkonsumo ng N2, mataas na co

3.Electronic dry cabinet
âParaan: Ang mga moisture sensitive na bahagi ay inilalagay sa isang electronic dry cabinet, isaksak lang, awtomatikong gagana ang makina, at maaabot ang napakababang kahalumigmigan.
â Mga Bentahe: Walang mga consumable, walang manual na trabaho, walang nitrogen consumption, kapaligiran, kaunting kuryente lang ang kailangan.

Nagbibigay kami ng dry box para sa mga solusyon sa elektronikong sangkap sa mga industriyang nasa ibaba:

Mga kalamangan ng dry box para sa mga elektronikong sangkap

Para sa higit pang mga detalye tungkol sa dry box para sa mga electronic na bahagi, mangyaring bisitahin ang aming website www.climatestsymor.com o direktang magpadala ng mga email sa sales@climatestsymor.com, babalikan ka namin sa pinakamabilis na oras, maligayang pagdating para sa posibleng pakikipagtulungan.
