Mga Kabinet ng Pagpapatuyo at Imbakan na Kinokontrol ng Halumigmig

Paglalarawan

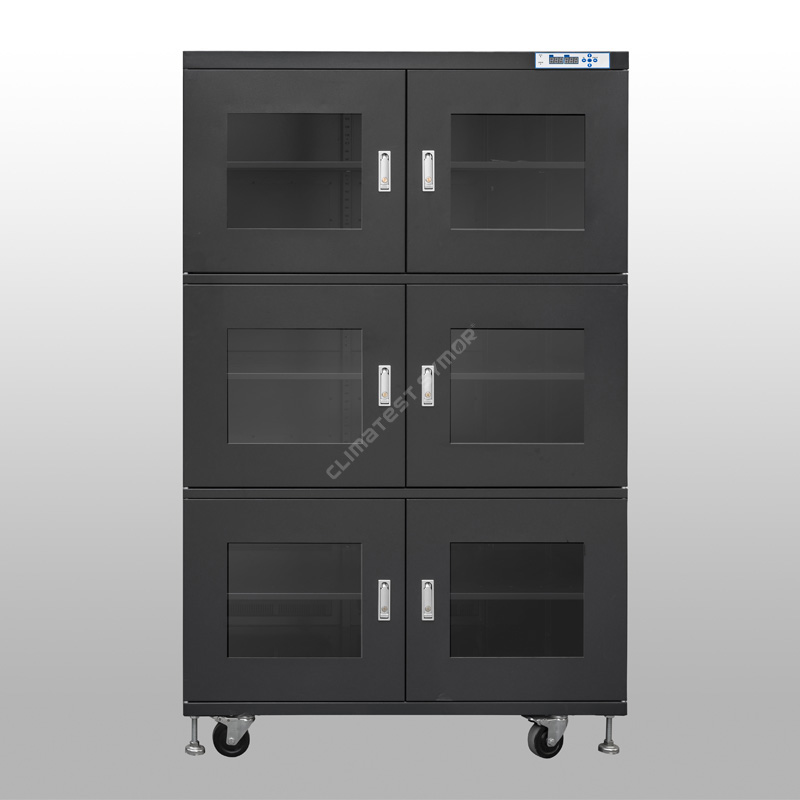

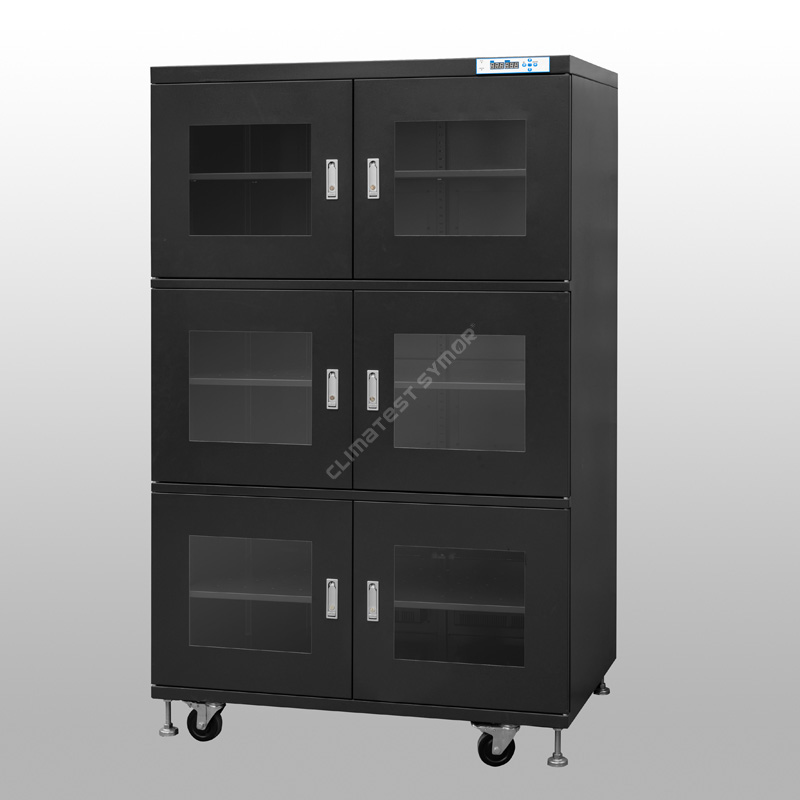

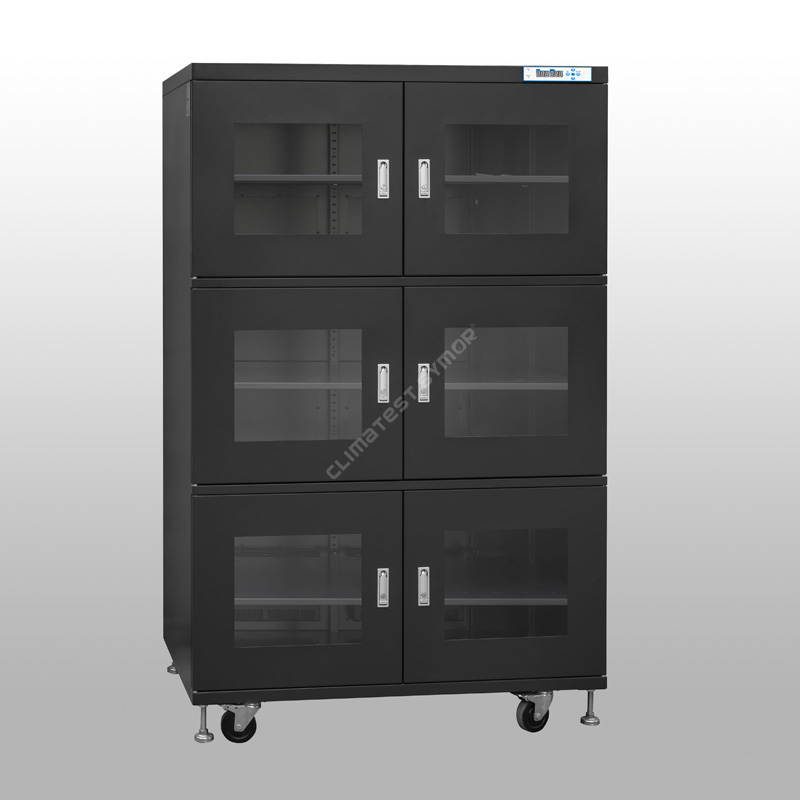

Climatest Symor® humidity controlled drying at storage cabinets, na angkop para sa low humidity storage ng SMT elements, PCB boards, IC packages, SMD tapes, reel & tapes, crystals at optical lenses, nagbibigay ito ng pangmatagalang <10%RH dehumidifying environment, kinokontrol ang humidity. Ang mga drying at storage cabinet ay sumusunod sa pamantayan ng IPC/JEDEC J-STD-033.

Pagtutukoy

Mode# na may F: ESD function, Dark Blue na kulay.
Mode# na walang F: Walang ESD function, off white color

Tampok

· Pinagtibay ang orihinal na na-import na sensor ng kahalumigmigan at temperatura ng Switzerland.

-Ito ay nagsisiguro ng mataas na katumpakan sa paggamit, ang humidity controlled drying at storage cabinets ay may memory function, hindi na kailangang muling i-set pagkatapos ng power failure.

· Ginawa ng 1.2mm na kapal na galvanized steel, na may USA DuPont ESD painting.

-Reinforced structure design, mahusay na load-bearing, surface treatment na may 18 na proseso ng pagpipinta, ang static resistance value ay nakakatugon sa 10⁶ -10⁸Ω, mayroon ding malakas na resistensya sa kaagnasan.

·3.2mm high intensity tempered glass window para sa mas mahusay na pagmamasid.

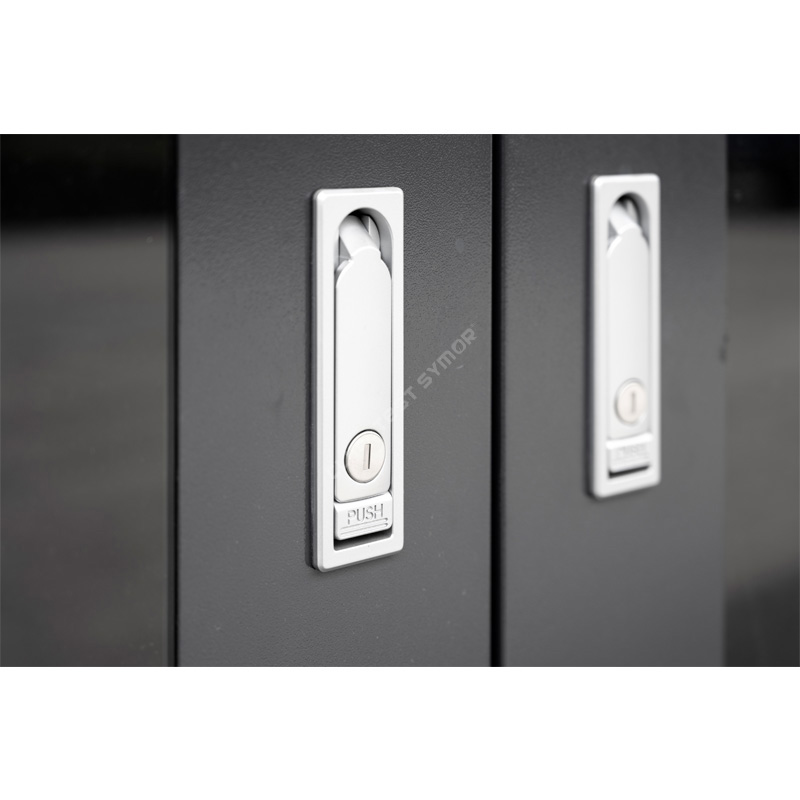

- Flat press zinc alloy lock, na may perpektong air tightness at anti-theft function, itong humidity controlled drying at storage cabinets sealing performance ay napakahusay.

· Sa memory function, hindi na kailangang muling i-set pagkatapos ng power failure.

-Ang humidity controlled drying at storage cabinet ay maaaring awtomatikong kabisaduhin ang huling halaga ng setting pagkatapos patayin, hindi na kailangang itakda muli.

· Napakahusay na dry unit na may +15 taon na inaasahang habang-buhay.

- Ang humidity controlled drying at storage cabinets ay nagpapatibay ng 4A molecular sieve dry unit, ang pinaka-advanced na pamamaraan, maaari itong awtomatikong ma-regenerate, hindi na kailangang palitan.

· Naka-install ang mga unibersal na kastor sa ibaba, ligtas sa ESD.

- Ang mga reinforced PU castor ay naka-install sa ilalim ng humidity controlled drying at storage cabinets, sa harap na dalawa ay may mga preno para sa madaling paglipat at paghinto.

Ano ang Climatest Symor® pagpapatayo at mga cabinet ng imbakan na kinokontrol ng halumigmig?

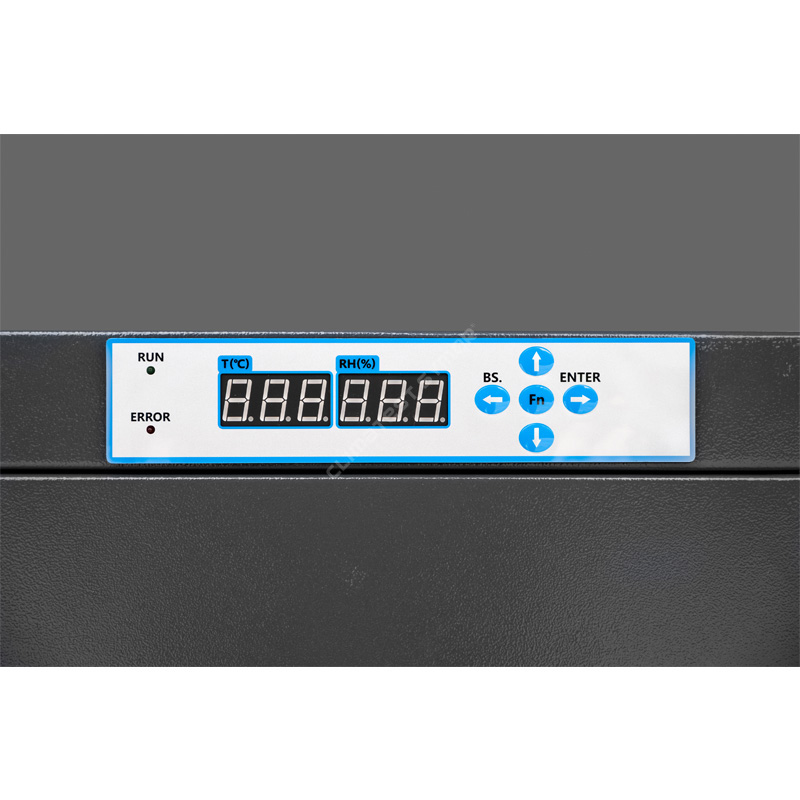

Climatest Symor® humidity controlled drying at storage cabinets, ay isang enclosure na may electronic humidity control na awtomatikong nagpapanatili ng stable relative humidity (RH) value, ang humidity controlled drying at storage cabinets ay may iba't ibang laki at hugis, maaari itong panatilihing <10%RH low humidity environment. mapagkakatiwalaan, na may tumpak na kontrol ng RH, kumonekta lamang sa iyong power supply, at itakda ang halaga ng RH sa LED controller, awtomatiko itong gagana.

Paano naaapektuhan ng pagkontrol ng halumigmig ang pagpapatayo at mga cabinet ng imbakan sa produksyon ng SMT?

Ang mga bahagi ng MSL, tulad ng IC, BGA, PCB, ay napaka-sensitibo sa kahalumigmigan, ang mga sangkap na ito ay may mahigpit na mga kinakailangan para sa kapaligiran ng imbakan, hindi katulad ng mga sibilyang moisture-proof na dry box, ang kinokontrol na kahalumigmigan at mga cabinet ng imbakan ay maaaring umabot sa isang napakababang halaga ng halumigmig, ang bilis ng pag-dehumidify at pag-recover ay napakabilis, ang buong cabinet ay ligtas sa ESD.
Sa panahon ng proseso ng reflow, ang bakas na kahalumigmigan ay tumagos sa mga pakete ng IC, ang presyon ng kahalumigmigan ay tumataas dahil sa pag-init, ang hinihigop na kahalumigmigan ay mabilis na lumalawak sa loob, nagreresulta ito sa hindi nakikitang mga pinsala, tulad ng pagkabigo ng mga kable, popcorn at micro-cracking, kahit na pag-crack sa ibabaw, ang mga ito. ang mga depekto ay hindi madaling makita sa maagang yugto, gayunpaman, ang mga hindi nakikita, potensyal na problemang ito ay pumapasok sa merkado, pagkatapos ay bumalik ang mga produkto ng guro at sumunod ang mga reklamo.

Ang humidity controlled drying at storage cabinet ay maaaring magpanatili ng <10%RH, na epektibong nag-aalis ng mga panganib ng mga pagkabigo na resulta ng hindi tamang pag-iimbak sa panahon ng proseso ng pagpupulong. IPC/JEDEC J-STD-033 standard ay tumutukoy saâStandard para sa Paghawak, Pag-iimpake, Pagpapadala at Paggamit ng Kahalumigmigan /Reflow Sensitive Surface Mount Devices.â, nangangailangan ito ng mababang humidity storage para sa moisture sensitive na mga bahagi.

Bakit kailangan mo ng humidity controlled drying at storage cabinet para mag-imbak ng SMD?

Ang mga aparatong MSD ay karaniwang pinagsama-samang mga circuit, na binubuo ng iba't ibang mga bahagi, ang mga sangkap na ito ay pinagsama-sama sa pamamagitan ng pag-paste, hindi maiiwasang nagiging sanhi ito ng mga puwang sa mga bahagi, ang mga puwang ay ang pangunahing kadahilanan ng kahalumigmigan ng MSD, ang kahalumigmigan ay tumagos, at unti-unti sa SMD, kapag umabot ang pagtagos. sa isang tiyak na lawak, ang SMD ay mamasa-masa at nabigo.
MSD low humidity storage , ay naglalayong kontrolin ang SMD workshop life, humidity controlled drying at storage cabinets ay nagbibigay ng epektibong storage solution, ang humidity controlled drying at storage cabinet performance ay tumutukoy sa SMD storage effect, ang isang propesyonal na humidity controlled drying at storage cabinet ay dapat makamit ang mababang humidity, antistatic at mabilis na dehumidifying function.
Tinutukoy ng antas ng SMD ang kinakailangang antas ng halumigmig. Sa kasalukuyang antas ng SMD, ang karaniwang ginagamit na kahalumigmigan ng imbakan ay 20%, 10% at 5%RH.
Climatest Symor® humidity controlled drying at storage cabinets adopt Switzerland imported temp. & RH sensor, ang error ay +/-2%RH, na may mataas na katumpakan at mataas na katatagan, ang halumigmig ay adjustable, ang air-tightness ay mahusay.

Application ng humidity controlled drying at storage cabinets

Ang pagpapatayo na kinokontrol ng halumigmig at mga cabinet ng imbakan ay mahalaga sa industriya ng pagmamanupaktura ng electronic/semiconductor, ito ang OPTIMAL na solusyon sa imbakan para sa:
â» PCB assembly, IC chips, LED, SMD, SMT, tape at reels, printed wiring boards(PWB), polymide film, feeder.
â» Mga kapasitor, ceramic na bahagi, konektor, switch, welding bar.
â» mga bahagi ng MSL na bahagyang na-assemble.
â» Mga materyales na sumisipsip ng kahalumigmigan, tulad ng epoxy, resins, adhesives.

Bukod dito, ang mga cleanroom ay may napakahigpit na mga kinakailangan sa kalinisan, ang mga karaniwang modelo ay hindi tumutugma, Climatest Symor® nagbibigay din ng mga stainless steel (SS) dry cabinet at stainless steel (SS) nitrogen cabinet, parehong naka-customize ayon sa mga partikular na pangangailangan ng mga customer.

<10%RH Series na bilis ng dehumidifying:

Buksan ang pinto nang 30 segundo at pagkatapos ay sarado, mababawi ang halumigmig sa <10%RH sa loob ng 30 minuto, tingnan sa ibaba ang curve: (Ambient 25 degree C, humidity 60%RH)

ANO ANG MGA KARANIWANG PAMAMARAAN UPANG MAG-IMBOK NG MGA ELECTRONIC COMPONENTS?

1. Mga bag ng moisture barrier
âParaan: Ang moisture sensitive na mga bahagi ay naka-pack sa mga selyadong moisture barrier bag, na may mga desiccant at humidity indicator car (HIC) sa loob, tinutukoy ng mga user ang ambient humidity sa mga naka-sealed na pakete sa pamamagitan ng pagsuri sa pagbabago ng kulay ng mga tuldok sa kotse.
âDisadvantage: Mga bag ng moisture barrier + mga kotse na tagapagpahiwatig ng kahalumigmigan + mga desiccant + manu-manong trabaho = mga consumable, panganib sa pagtagas, mataas na gastos.

2.Nitrogen cabinet
âParaan: Ang mga bahaging sensitibo sa moisture ay iniimbak sa mga cabinet ng nitrogen purge o naka-compress na hangin upang matugunan ang imbakan ng mababang halumigmig.
âDisadvantage: Nitrogen filling = tuloy-tuloy na pagkonsumo ng N2, mataas na gastos.

3. Mga cabinet na imbakan ng mababang halumigmig
âParaan: Ang mga bahaging sensitibo sa moisture ay inilalagay sa isang kabinet ng imbakan ng mababang halumigmig, isaksak lang, awtomatikong gagana ang makina, at maaabot ang napakababang kahalumigmigan.
â Mga Bentahe: Walang mga consumable, walang manual na trabaho, walang nitrogen consumption, kapaligiran, kaunting kuryente lang ang kailangan.
Mula sa paghahambing sa itaas, ang mga cabinet ng pagpapatayo na kinokontrol ng halumigmig at imbakan ay nagdudulot sa iyo ng mas mataas na kahusayan at mas mababang gastos, ito ang pinaka-cost-effective na opsyon sa katagalan.

Nagbibigay kami ng humidity controlled drying at storage cabinet solutions sa mga industriyang nasa ibaba:

Mga kalamangan ng pagpapatayo na kinokontrol ng kahalumigmigan at mga cabinet ng imbakan

Ano ang pagkakaiba sa pagitan ng humidity controlled drying at storage cabinet at nitrogen cabinet?

1. Prinsipyo sa paggawa
Ang mga cabinet na imbakan ng mababang kahalumigmigan ay gumagamit ng pisikal na humidity absorbing, ang pangunahing bahagi ay dry unit, ang dry unit ay awtomatikong nag-aayos ng humidity absorbing at nakakapagod na mga proseso ng sirkulasyon, mayroong iba't ibang RH range para sa iyong pagpili, tulad ng 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, depende ito sa iyong mga partikular na pangangailangan.
Ang mga nitrogen cabinet ay gumagamit ng N2 gas purge, ang N2 gas na napuno sa itulak ang panloob na hangin sa labas, pagkatapos ay ang RH ay mas mababa sa halaga ng setting, mayroong isang N2 flow-meter, magnetic valve at N2 module na nilagyan ng nitrogen cabinet para sa layunin ng kontrol, ang ang halumigmig ay 1-60%RH adjustable, ngunit nangangailangan ito ng tuluy-tuloy na supply ng N2, mataas ang gastos.

2.Dehumidifying bilis
Ang bilis ng pag-dehumidify ng nitrogen cabinets ay mas mabilis kaysa sa humidity controlled drying at storage cabinets, kapag ang N2 ay sumugod sa cabinet, ang interior RH ay maaaring umabot sa 1%RH sa loob ng ilang minuto, gayunpaman, ang electronic dry cabinet ay kailangang makaranas ng RH absorbing at exhausting na proseso. , ito ay mas mabagal, karaniwan sa loob ng 10-30 minuto, depende sa partikular na hanay ng RH.

3.Aplikasyon
x

Para sa higit pang mga detalye tungkol sa mga cabinet na pinapatuyo at imbakan na kinokontrol ng halumigmig, mangyaring bisitahin ang aming website www.climatestsymor.com o direktang magpadala ng mga email sa sales@climatestsymor.com, babalikan ka namin sa pinakamabilis na oras, maligayang pagdating para sa posibleng pakikipagtulungan.
