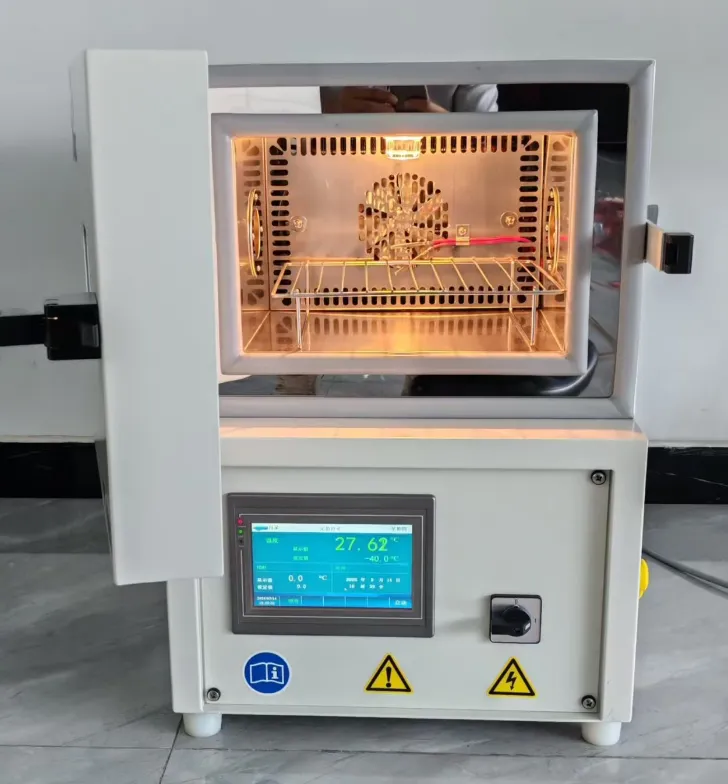

Para sa mga laboratoryo ng pagsasaliksik, mga departamento ng pagkontrol sa kalidad, at mga pangkat ng R&D engineering, angBenchtop Temperature Test Chamberkumakatawan sa frontline defense laban sa pagkabigo ng produkto. Hindi tulad ng mga walk-in test chamber, nag-aalok ang mga benchtop unit ng compact footprint. Sinusubukan mo man ang mga electronic na bahagi, mga PCB board, mga cell ng baterya, o mga mobile, ang pag-unawa sa mga teknikal na detalye ay mahalaga sa pagbuo ng nauulit at nakakahimok na data.
Nagbibigay ang gabay na ito ng komprehensibo at detalyadong pagsusuri ng mga detalye, katangian ng pagpapatakbo, at mga alituntunin sa pagbili.
Kapag sinusuri ang aBenchtop Temperature Test Chamber, kadalasang nakatuon lamang ang mga mamimili sa pinakamababa at pinakamataas na limitasyon sa temperatura. Upang tumulong sa iyong proseso ng pagpili, pinagsama-sama namin ang mga karaniwang detalye para sa isang mataas na pagganap, naprogramang Temperature Test Chamber. Kinakatawan ng data sa ibaba ang benchmark ng industriya para sa mga unit mula 22 hanggang 36 liters—ang sweet spot para sa mga laboratory benchtop.
| Parameter | Karaniwang Pagtutukoy | Teknikal na Pananaw |
| Panloob na Dami | 12L / 22L / 36L(Mapipili) | Ang 12L ay mainam para sa pagsusuri ng PCB; Ang 22L at 36L ay tumanggap ng mga battery pack o mas malalaking assemblies. |
| Mga Panloob na Dimensyon (WxDxH) | 310×230×200 mm (12L) hanggang 400 x 300 x 300 mm (36L) | Tiyakin ang pag-load ng istante at clearance ng sirkulasyon ng hangin. Huwag mag-empake ng mga sample na higit sa 3/2 ng panloob na volume. |

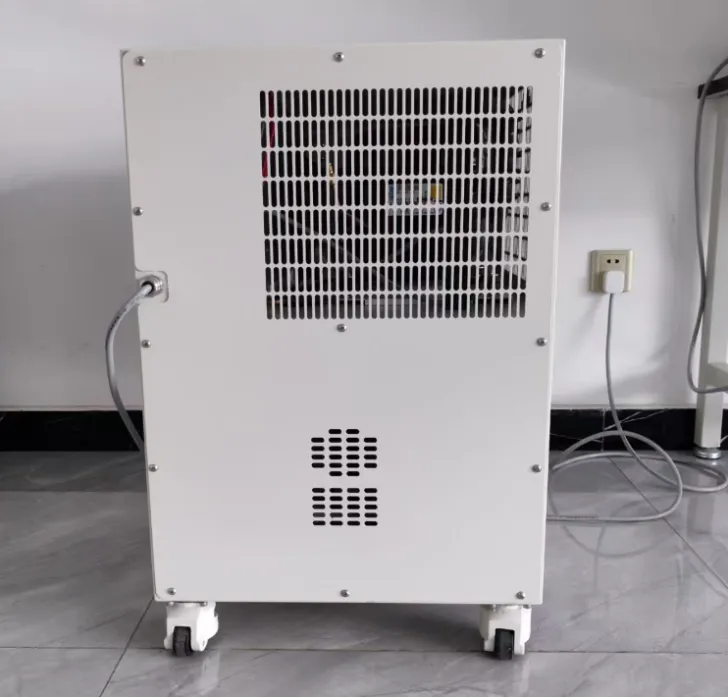

| Mga Panlabas na Dimensyon (WxDxH) | 500×540×650 mm (12L) hanggang 640×730×920 mm (36L) | Nangangailangan ng 30cm clearance sa mga gilid para sa bentilasyon |
| Net Timbang | 60 kg hanggang 90 kg | Mahalaga para sa benchtop rating. Tiyaking kayang suportahan ng iyong workbench ang static load at dynamic na vibration. |
| Panloob na Materyal | SUS304 Stainless Steel (Brushed / Mirror) | Nagbibigay ng paglaban sa kalawang at mataas na reflectivity para sa pare-parehong pamamahagi ng temperatura. |
Ito ang core ng Temperature Test Chamber. Ang mga numero sa datasheet ay dapat na nakaayon sa real-world physics. Bigyang-pansin ang "No-Load" kumpara sa "Loaded" na mga kundisyon.
| Parameter | Karaniwang Pagtutukoy | Teknikal na Pananaw |
| Saklaw ng Temperatura | -40°C hanggang +130°C (Mga pinalawak na opsyon: -20°C hanggang +130°C) | -40°C ay sapat para sa karamihan ng mga komersyal na electronics. |
| Pagbabago ng Temperatura | ± 0.5 °C | Kinakatawan ang panandaliang katatagan sa iisang control point. Mahalaga para sa mga static na pagsubok sa pagkakalantad. |
| Pagkakatulad ng Temperatura | <2.0 °C | Sinusukat ang pagkakaiba-iba ng temperatura sa 9 na puntos sa walang laman na workspace. |
Ang pagiging maaasahan ay higit na tinutukoy ng "Golden Triangle": Compressor, Controller, at Airflow.
| Parameter | Karaniwang Pagtutukoy | Teknikal na Pananaw |
| Rate ng Paglamig | 1.0 °C / min hanggang 3.0 °C / min (+85°C hanggang -40°C) | Average na rate, walang load |
| Rate ng Pag-init | 3.0 °C / min hanggang 5.0 °C / min (-40°C hanggang +85°C) | Ang mga nichrome heater ay nagbibigay ng tuyo, tumutugon na init. Mas mabilis na mga rate ng stress test ang pagkakabukod ng iyong DUT. |
| Compressor | Hermetic o Rotary (French Tecumseh / Copeland) | Ang hermetic ay mas tahimik para sa paggamit ng lab; Ang rotary ay mas matibay para sa mga industriyal na siklo. |
| Nagpapalamig | R449A, R448A (Mababang GWP), R404A | Ang mga regulasyon ng EU F-Gas ay nag-phase out ng mga high-GWP na gas. Tiyakin ang pagsunod sa mga lokal na batas sa kapaligiran. |
| Sirkulasyon ng hangin | Centrifugal Sirocco Fan | Lumilikha ng forced-air convection field. |
SymorAng mga unit ng Benchtop Temperature Test Chamber ay nagbago mula sa mga simpleng thermostat hanggang sa mga sopistikadong platform sa pagkuha ng data.
Ang controller ay ang utak ng operasyon.
Ang Programmable Controller
Benchtop Temperature Test Chambersgumamit ng 7” programmable LCD touch screen controller.
Kapasidad ng Programa: Minimum na 120 na mga segment na may 999 na mga pag-uulit na cycle.
Komunikasyon: Karaniwang RS-232, RS-485, at Ethernet (RJ-45) na pagkakakonekta.
Pag-export ng Data ng Kasaysayan: Mag-download ng suporta para sa mga USB flash drive. Dapat na direktang i-export ang data sa Excel (.csv o .xls) nang walang proprietary formatting.
Independent Over-temp Protection: Isang hiwalay na mechanical limiter na pumuputol ng kuryente sa heater kung nabigo ang pangunahing controller.
Sobra sa Refrigeration: High-pressure switch at thermal relay para protektahan ang compressor.
Mga Cable Port: Ang karaniwang Φ 50 mm na butas ng cable (na may silicone plug) sa gilid ay nagbibigay-daan sa iyo na ikonekta ang power sa iyong test sample (Live Load Monitoring) .
Oo, maaari mong subukan ang mga produktong may enerhiya, ngunit dapat mong isaalang-alang ang "Heat Load."
Kapag ang iyong produkto ay pinaandar sa loob ng silid, ito ay nagwawaldas ng enerhiya sa anyo ng init. Nagdaragdag ito ng karagdagang "trabaho" sa sistema ng pagpapalamig ng silid, lalo na kung sinusubukan mong mapanatili ang napakababang temperatura (hal., -40°C).
Narito ang propesyonal na diskarte:
1. Kalkulahin ang Pag-load: Tukuyin ang wattage ng iyong device na nasa ilalim ng pagsubok (DUT). Ang isang pangkalahatang tuntunin ng hinlalaki ay para sa bawat 100 watts ng DUT heat, magdagdag ka ng 1°C ng heat load sa system.
2. Derating Curves: Karamihan sa mga manufacturer ay nagbibigay ng chart na "Live Load Capacity." Halimbawa, sa +23°C, ang isang silid ay maaaring humawak ng 1000W, ngunit sa -40°C, bumababa ito sa 250W .
3. Koneksyon: Palaging gamitin ang nakatalagang side cable port (Φ 50mm) upang patakbuhin ang iyong power leads sa DUT. Huwag kailanman sisirain ang mga cable sa seal ng pinto, dahil sinisira nito ang integridad ng airtight at nagiging sanhi ng matinding pag-icing.
Ang mga pagtutukoy ng pagkakapareho ng temperatura (hal., ±1.0°C) ay karaniwang sinusukat sa ilalim ng mga kundisyon na "Walang-Load." Kapag naglagay ka ng mga sample sa loob, nagsisilbi itong mga thermal barrier. Ang hangin ay dapat dumaloy sa paligid ng mga sample upang painitin o palamig ang mga ito. Kung pupunuin mo ang silid ng higit sa 30-40% ng kabuuang volume nito, haharangan mo ang daloy ng hangin mula sa centrifugal fan.
Ang Solusyon: Mag-iwan ng puwang na hindi bababa sa 10cm sa paligid ng fan intake (karaniwan ay nasa itaas o likod). Gumamit ng mga butas-butas na istante upang payagan ang patayong daloy ng hangin.
Epekto ng Heat Sink: Kung ang iyong mga sample ay gawa sa makapal na metal (aluminum o bakal), mayroon silang mataas na thermal mass. Sila ay magpapainit at magpapalamig nang mas mabagal kaysa sa hangin, na lumilikha ng isang pansamantalang paglihis (lag). Itatama ito ng controller sa panahon ng "pagbabad" (hold) na oras.
Dapat mong i-calibrate ang iyong silid nang hindi bababa sa isang beses bawat 12 buwan, o sumusunod sa mga pamantayan ng ASTM E220 / ISO 17025. Ang pagkakalibrate ay hindi mapag-usapan kung ikaw ay sumusubok para sa pagsunod sa FDA (Medical device), FAA (Aviation), o Automotive (IATF 16949).
Ang Proseso: Ang isang certified technician ay naglalagay ng "Data Logger" na may 9 hanggang 15 thermocouples sa mga partikular na lokasyon (sulok at gitna) ng walang laman na workspace.
Ano ang sinusukat: Sinusubukan nila ang Pagkakapareho (pagkakaiba sa pagitan ng pinakamainit at pinakamalamig na punto), Pagbabago-bago (katatagan sa paglipas ng panahon), at Katumpakan (gaano kalapit ang pagbabasa sa isang pamantayang nasusubaybayan ng NIST).
Mga In-house na Pagsusuri: Magsagawa ng pang-araw-araw na "Two-Point Check" gamit ang ice bath (0°C) at kumukulong tubig (100°C) na may handheld reference probe upang matiyak na ang silid ay hindi naaanod sa pagitan ng mga taunang certification.
