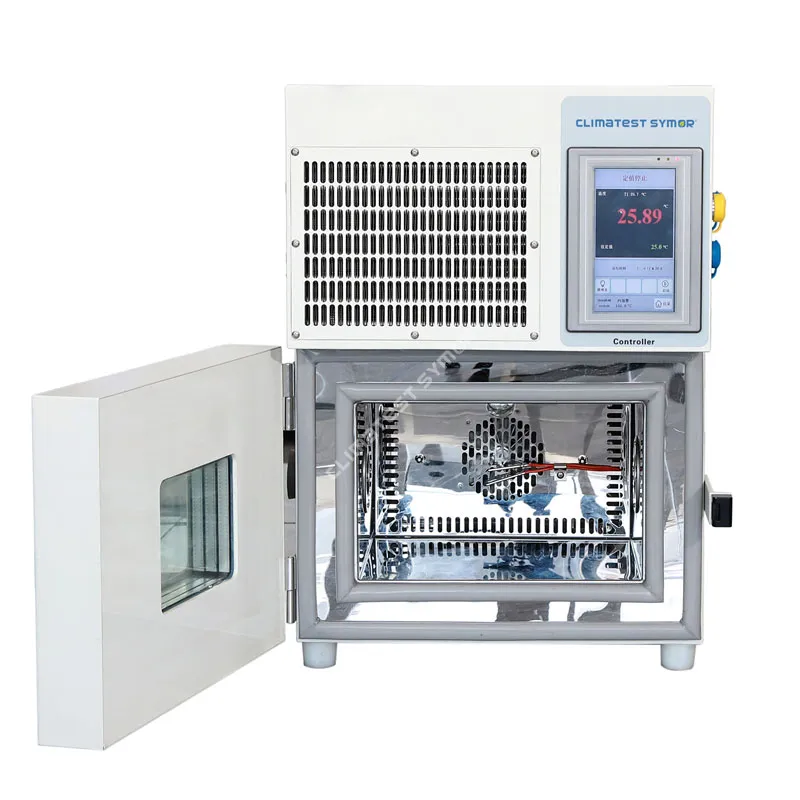

A Maliit na Temperature Test Chambernaghahatid ng eksaktong parehong kakayahan sa pag-screen ng thermal stress gaya ng floor-standing temperature chamber, ngunit sa loob ng footprint na akma sa isang benchtop o sa isang masikip na lab.
Ang hamon ay ang "maliit" ay hindi nangangahulugang "mas mahina." Ang mga compact mini temperature test chamber ay nakakamit ng mga rate ng temperature ramp na 3°C hanggang 5°C bawat minuto habang kumokonsumo ng mas mababa sa 1.5KW na kapangyarihan. Nagbibigay ang gabay na ito ng kumpletong teknikal na breakdown ng mga detalye ng Small Temperature Test Chamber, kabilang ang mga talahanayan ng pagganap, istrukturang mekanikal, at praktikal na payo sa aplikasyon.
Mga Pangunahing Teknikal na Detalye ng isang Maliit na Temperature Test ChamberKapag sinusuri ang aMaliit na Temperature Test Chamber, hindi ka maaaring umasa sa mga hype sa marketing. Ang mga propesyonal na kliyente ay humihingi ng data. Nasa ibaba ang mga karaniwang detalye para sa mga silid ng pagsubok sa compact temperature na may mataas na pagganap na mula 12 litro hanggang 36 litro ng panloob na volume—ang pinakakaraniwang mga sukat para sa pagsubok sa antas ng bahagi.
| Parameter | Karaniwang Saklaw | Tala sa Engineering |
| Panloob na Dami | 12L / 22L / 36L | Ang 12L ay nababagay sa solong PCB o pagsubok ng cell ng baterya. Ang 36L ay tumanggap ng hanggang 3 automotive sensor nang sabay-sabay. |
| Mga Panloob na Dimensyon (W x D x H) | 310×230×200 mm (12L) hanggang 400 x 300 x 300 mm (36L) | Tiyakin na ang iyong device na nasa ilalim ng pagsubok (DUT) ay hindi sumasakop ng higit sa 2/3 ng panloob na bahagi upang mapanatili ang daloy ng hangin. |
| Mga Panlabas na Dimensyon (W x D x H) | 500×540×650 mm (12L) hanggang 640×730×920 mm (36L) | Karamihan sa mga yunit ay idinisenyo upang magkasya sa mga bangko sa laboratoryo. |
| Net Timbang | 60 kg hanggang 90 kg | I-verify ang iyong workbench load rating. |
| Panloob na Konstruksyon | SUS 304 hindi kinakalawang na asero | Nagbibigay ng oxidation resistance at nagbibigay-daan para sa madaling paglilinis |
| Panlabas na Konstruksyon | Pinahiran ng pulbos na cold-rolled na bakal | Lumalaban sa kalawang, matatag na ari-arian |
Tinutukoy ng mga detalye sa talahanayang ito kung ang iyong Small Temperature Test Chamber ay nakakatugon sa mga internasyonal na pamantayan ng pagsubok gaya ng IEC 60068-2-1 (malamig) at IEC 60068-2-2 (dry heat).
| Parameter | Halaga (Karaniwang Modelo) | Kritikal na Pananaw |
| Saklaw ng Temperatura | -40°C hanggang +130°C | -40°C ay sumasaklaw sa 95% ng komersyal na pagsusuri sa electronics. |
| Pagbabago ng Temperatura | ± 0.5°C | Sinusukat ang panandaliang katatagan sa isang punto ng sensor. |
| Pagkakatulad ng Temperatura | <2.0°C (@9 na puntos) | Walang load |
| Rate ng Pag-init | 2.0-3.0°C/min average | Mula -40°C hanggang +85°C |
| Rate ng Paglamig | 1.0-2.0°C/min average | Mula +85°C hanggang -40°C. Limitado sa pamamagitan ng pag-aalis ng compressor sa mababang temperatura. |
| Temperatura Resolution | 0.1°C | Ang mataas na resolution ay mahalaga para sa stability testing ng MEMS sensors at oscillators. |
A Maliit na Temperature Test Chamberay karaniwang isinama sa iyong kasalukuyang daloy ng trabaho, data system, at pisikal na kapaligiran.
Sistema ng Sirkulasyon ng hangin

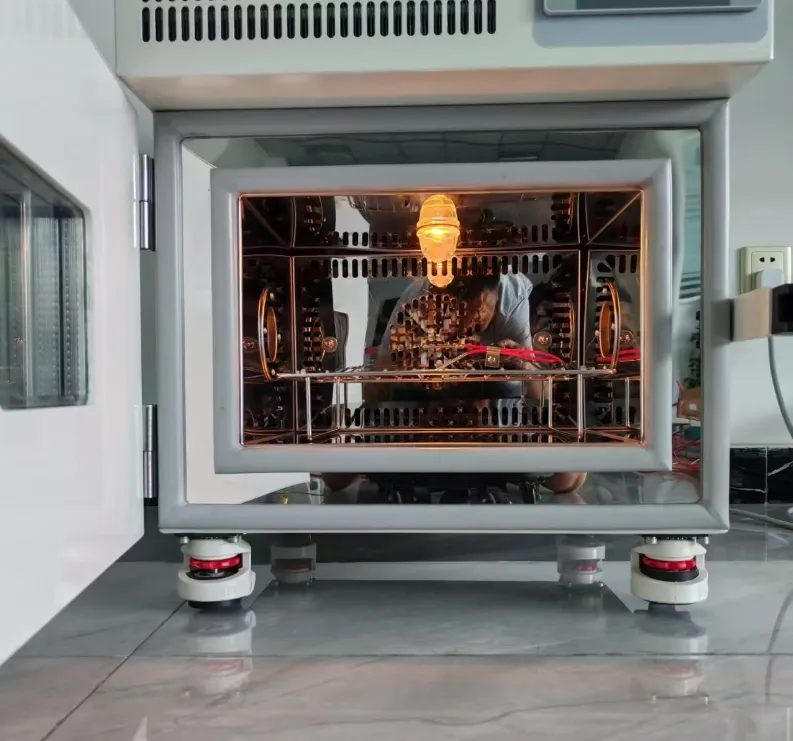

Gumagamit ang lahat ng modernong compact chamber ng forced-air convection na disenyo. Ang isang centrifugal fan na naka-mount sa likurang dingding ay kumukuha ng hangin sa isang finned heater at evaporator coil, pagkatapos ay ipinamahagi ito nang patayo sa pamamagitan ng mga butas na butas sa gilid. Ang bilis ng hangin ay dapat nasa pagitan ng 1.5 m/s at 3.0 m/s. Ang mas matataas na bilis ay nagpapabuti sa pagkakapareho ngunit maaaring magpalamig ng maliliit, magaan na sample nang mas mabilis kaysa sa naka-program na ramp rate.
Cable Port at Mga Accessory

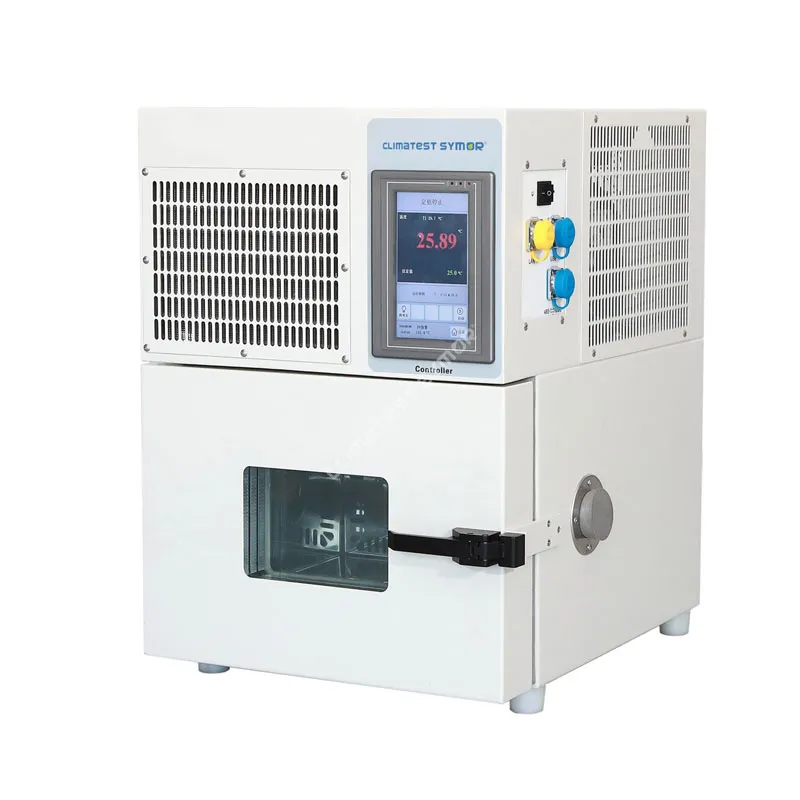

BawatMaliit na Temperature Test Chamberdapat may kasamang side access port. Ang karaniwang diameter ay 50 mm (2 pulgada). Ang port ay may kasamang silicone rubber plug na nagpapanatili ng chamber seal habang pinapayagan ang mga wire na dumaan. Para sa mga pinapagana na DUT, gamitin ang cable port nang eksklusibo—huwag isara ang pinto sa mga cable.
Shelves at Load
Kasama sa karaniwang mini temp chamber ang isang istante na hindi kinakalawang na asero. Ang maximum na shelf load ay karaniwang umaabot mula 10 kg hanggang 20 kg, na ang ibabang istante ay na-rate para sa buong kapasidad ng chamber.
Ang sumusunod na tatlong tanong ay kumakatawan sa pinakamadalas na mga alalahanin sa engineering at operational na ibinangon ng mga tagapamahala ng laboratoryo, mga de-kalidad na inhinyero, at mga espesyalista sa pagkuha kapag tumutukoy sa isang Small Temperature Test Chamber.
1: Paano ko makalkula ang tamang sukat ng Small Temperature Test Chamber para sa aking mga sample ng pagsubok?
Dapat mong tiyakin na ang iyong ispesimen ay sumasakop ng hindi hihigit sa dalawang-katlo ng panloob na dami, at walang sample na nasa loob ng 10 cm ng anumang panloob na dingding.
Ang isang-ikatlong panuntunan ay batay sa dynamics ng airflow. Halimbawa, kung pipili ka ng 36L Small Temperature Test Chamber, ang iyong kabuuang dami ng sample ay hindi dapat lumampas sa 24 na litro. Narito ang step-by-step na paraan ng pagkalkula:
. Sukatin ang iyong mga dimensyon ng DUT sa sentimetro: Haba x Lapad x Taas.
. Kalkulahin ang solong dami ng sample sa mga litro: (L x W x H) / 1,000.
. I-multiply sa bilang ng mga sample upang makakuha ng kabuuang dami ng sample.
Bukod pa rito, panatilihin ang clearance para sa sirkulasyon ng hangin. Ang air return plenum ay karaniwang matatagpuan sa likod na dingding. Ang pagharang dito gamit ang isang sample na masyadong matangkad ay magdudulot ng malaking bias sa temperatura. Para sa maaasahang mga resulta, palaging gamitin ang mga butas-butas na istante na ibinigay at huwag mag-stack ng mga sample nang direkta sa sahig ng silid.
2: Paano ako magsasagawa ng pagsubok sa pagkakapareho ng temperatura (mapping) sa aking Small Temperature Test Chamber?
Kakailanganin mo ng naka-calibrate na multi-channel data logger na may hindi bababa sa 9 PT100 sensor
Narito ang propesyonal na pamamaraan:
. 9 PT100 temp sensor, na-calibrate sa ±0.3°C na katumpakan
. Data logger na may 50ms hanggang 1 segundong sampling rate
. Chamber fixture o wire rack (non-metallic para maiwasan ang thermal conduction)
Pamamaraan ng pagsubok:
1. Ilagay ang 9 na sensor sa loob ng bakanteng silid sa mga lokasyong ito:
. 8 sulok (bawat isa sa loob ng 50mm ng dingding
. Geometric center
2. Itakda ang silid sa tatlong setpoint na kailangan mo: -40°C, +25°C, at +85°C
3. Bigyan ng 30 minutong stabilization (soak time) sa bawat setpoint.
4. Mag-log ng data ng temperatura sa loob ng 30 minuto sa bawat setpoint.
5. Kalkulahin ang pagkakapareho bilang: (Pinakamataas na temperatura na naitala sa 9 na puntos) minus (Mababang temperatura na naitala sa 9 na puntos).
Pamantayan sa pagpasa: Para sa isang mataas na kalidadMaliit na Temperature Test Chamber, ang pagkakapareho ay dapat na ≤2.0°C. Kung ang iyong silid ay lumampas sa pagkakapareho ng 3.0°C, tingnan kung may naka-block na bentilador, isang nabigong heater, o mababang singil ng nagpapalamig. Gawin ang pagsusulit na ito taun-taon at pagkatapos ng anumang paglilipat ng silid.
