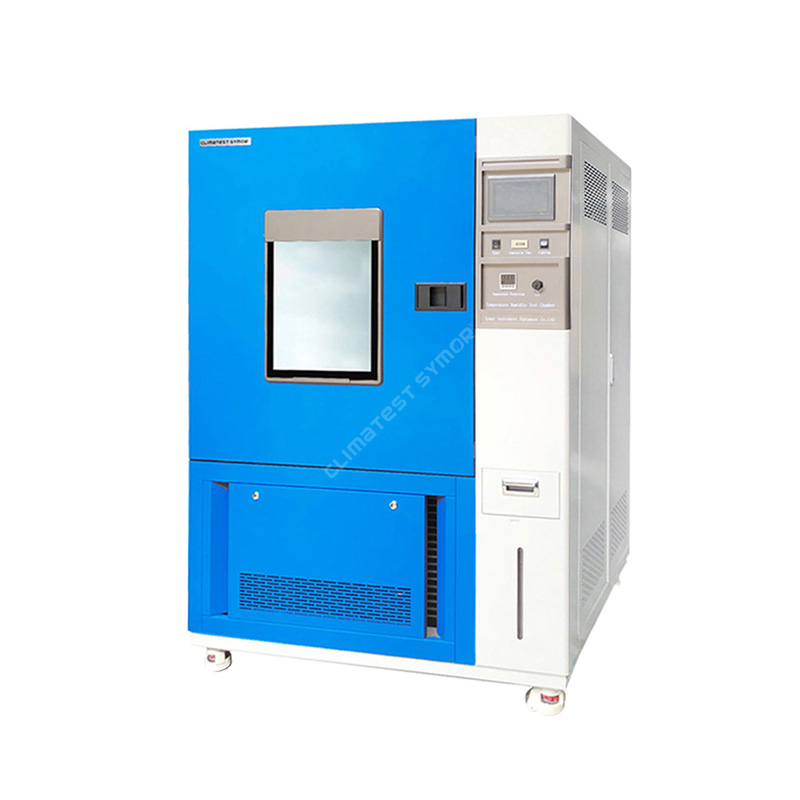

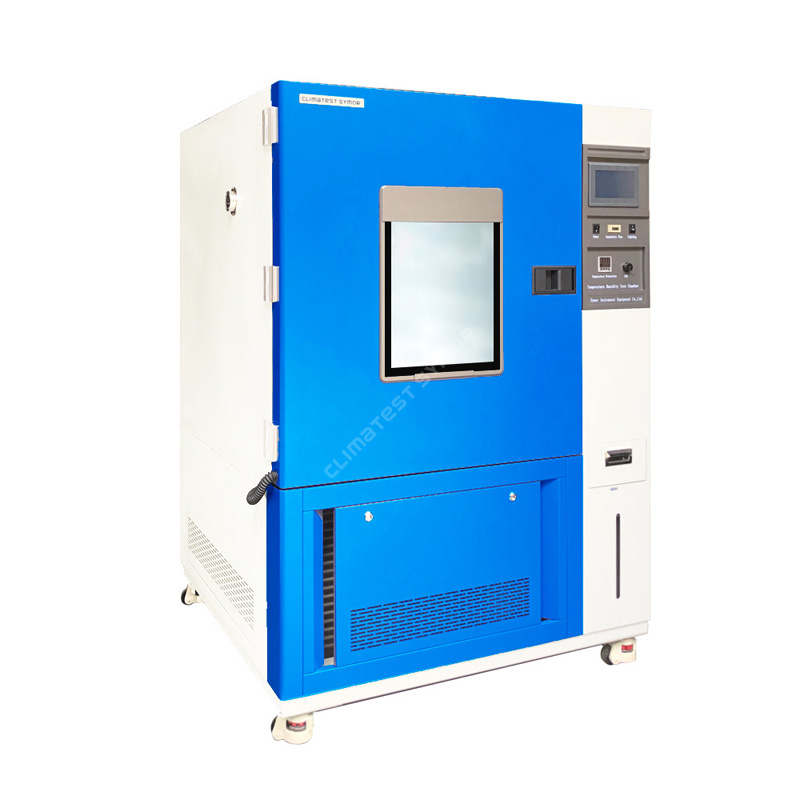

Naghahanap ng thermal cycling test chamber? Hanapin ito sa Climatest Symor®. Ang epektibong pagsubok sa pagbibisikleta sa temperatura ay isang pangunahing paraan ng paghahatid ng maaasahan at de-kalidad na mga produkto sa mga customer, nakakatulong ito sa iyong mahulaan ang mga pagkabigo sa mekanikal o pagmamanupaktura na umiiral sa iyong mga produkto bago simulan ang maramihang produksyon.
Modelo: TGDW-250
Kapasidad: 250L
Shelf: 2pcs
Kulay: Asul
Panloob na sukat: 600×500×810 mm
Panlabas na sukat: 1120×1100×2010 mm
Paglalarawan:
Ang Climatest Symor® ay tagagawa at pabrika ng thermal cycling test chamber sa China, ang Climatest Symor® ay nagtatag ng linya ng produksyon ng mga environmental test chamber, at nagsisilbi sa malawak na hanay ng mga industriya, tulad ng automotive, aerospace, pharmaceutical, pagkain at elektronikong industriya. Ang thermal cycling test chamber ay ginagamit upang subukan ang pagganap ng pagiging maaasahan ng mga produkto at materyales sa ilalim ng matinding kondisyon sa kapaligiran, na nagbibigay ng magandang sanggunian para sa kontrol ng kalidad. Maaari mong i-click ang video sa ibaba upang malaman ang mga detalye:
Pagtutukoy
| modelo | TGDW-50 | TGDW-100 | TGDW-150 | TGDW-250 | TGDW-500 | TGDW-800 | TGDW-1000 |
| Panloob na Dimensyon W*D*H(mm) | 350×320×450 | 500×400×500 | 500×500×600 | 600×500×810 | 800×700×900 | 1000×800×1000 | 1000×1000×1000 |
| Panlabas na Dimensyon W*D*H(mm) | 950×950×1400 | 1050×1030×1750 | 1050×1100×1850 | 1120×1100×2010 | 1350×1300×2200 | 1560×1410×2240 | 1560×1610×2240 |
| Saklaw ng Temperatura | Modelo A: -20°C~+150°C; Modelo B: -40°C~+150°C; Modelo C: -70°C~+150°C | ||||||
| Pagbabago ng Temperatura | ≤±0.5°C | ||||||
| Pagkakatulad ng Temperatura | ≤2.0°C | ||||||
| Rate ng Pag-init | 2.0~3.0°C/min | ||||||
| Rate ng Paglamig | 0.7~1.0°C/min | ||||||
| Panloob na Materyal | Anti-corrosion SUS#304 brushed stainless steel | ||||||
| Panlabas na Materyal | Reinforced cold rolled steel plates na may electrostatic powder spraying | ||||||
| Pagkakabukod | Superfine fiberglass wool / polyurethane foam | ||||||
| Programmable na Controller | 7" Japan original import na UNIQUE(UMC) touch screen controller | ||||||
| Sistema ng Sirkulasyon | Mababang-ingay, mataas na temperatura na lumalaban sa mga motor, mahabang axis at hindi kinakalawang na asero na multi-leaf type centrifuge fan | ||||||
| Sistema ng Pag-init | NiCr heater, independiyenteng sistema | ||||||
| Sistema ng Pagpapalamig | France "TECUMSEH" Hermetic Refrigeration Compressors, Unit cooling mode / Dual cooling mode (air-cooling) | ||||||
| Mga Device na Proteksyon | Proteksyon sa pagtagas at outage, sobrang presyon ng compressor, sobrang init, sobrang kasalukuyang proteksyon, proteksyon ng overload na pagsasanib, alarma ng signal ng audio | ||||||
| Power Supply | AC220V/380V/400V ·50HZ/60HZ | ||||||
Proteksyon sa kaligtasan:
· Independiyenteng limiter ng temperatura: Isang independiyenteng pagsasara at alarma para sa layunin ng proteksyon sa thermal sa panahon ng pagsubok.
· Sistema ng pagpapalamig: Over-heat, over-current at over-pressure na proteksyon ng compressor.
·Test chamber: Proteksyon sa sobrang temperatura, sobrang init ng fan at motor, phase failure/reverse, timing ng buong kagamitan.
·Iba pa: Proteksyon sa pagtagas at outage, proteksyon ng overload fusing, alarma ng signal ng audio, proteksyon sa pagtagas ng kuryente, at proteksyon sa sobrang karga.
Mga Tampok ng Thermal Cycling Test Chamber :
· Saklaw ng kontrol ng temperatura mula -20℃/-40℃/-60℃/-70℃/-85℃ hanggang 180℃
· Iba't ibang volume mula 50 Liter hanggang 1000 Liter para sa pagpili
· Programmable LCD touch screen controller
· Tiyak na kontrol sa temperatura at pagpapakita
· Air cooling, cascade system para sa ibaba 40 ℃
· Madaling i-install, madaling patakbuhin at mababang ingay
· Sistema ng proteksyon sa kaligtasan
Programmable LCD touch screen controller:
· 7 pulgadang Japan programmable touch screen controller
· PID auto tune at self-diagnosis function
· Pag-aayos ng setting ng halaga at setting ng mga programa ay parehong magagamit
· Temperatura set point at realtime temperature curve display · 100 mga grupo ng programa na may 999 segment memory; bawat segment 99Oras59Min · Maaaring ma-download ang data ng pagsubok kung kinakailangan sa pamamagitan ng USB interface
Paano gumagana ang Thermal Cycling Test Chamber?
Ang Thermal Cycling Test Chamber, o environmental test chamber, ay gumagamit ng forced air convection para magsagawa ng heating at cooling tests sa loob ng testing zone, ang layunin ay suriin ang tibay ng isang produkto sa ilalim ng matinding temperatura.
Upang maisakatuparan ang kontrol ng temperatura, ang silid ng pagsubok ay dapat na magawa ang dalawang pag-andar: pag-init at paglamig, ang pare-parehong temperatura ay dapat ding pantay-pantay na ipamahagi sa loob ng testing zone, ang Climatest Symor® ay nakakabisa sa mga pangunahing pamamaraan ng pare-parehong pamamahagi ng hangin, at ginagawang posible na makamit ang isang mataas na antas ng pagkakapareho ng mga halaga ng temperatura sa buong zone ng pagsubok.
Gumagamit ang Thermal Cycling Test Chamber ng mechanical cooling system at mechanical heating system upang magsagawa ng mga pagsubok sa mga produkto:
Ang mekanikal na sistema ng pag-init ay binubuo ng mga de-koryenteng elemento ng pagpainit na nakaposisyon malapit sa sistema ng bentilasyon, upang ang pinainit na mainit na hangin ay naihatid sa testing zone mula sa air inlet, pagkatapos ay lumabas mula sa air outlet, samantala, mayroong mga centrifugal fan na matatagpuan sa likod ng hangin pumapasok, upang sabog ang mainit na hangin upang maabot ang mas mahusay na pagkakapareho.
Ang mekanikal na sistema ng paglamig ay binubuo ng isang closed circuit system, na may mga sumusunod na pangunahing bahagi:
· Kontrolin ang balbula
· Condenser
· Pangsingaw
· Compressor
Ang sistema ng pagpapalamig sa isang Thermal Cycling Test Chamber ay inuri sa isang yugto at dobleng yugto, ang solong yugto ay pinagtibay na may temperatura na -40 ℃ pataas, at dobleng yugto (tinatawag ding cascade system) ay may temperaturang mas mababa sa 40 ℃.
Ano ang pagkakaiba ng kalidad sa pagitan ng Climatest Symor® Thermal Cycling Test Chamber at iba pang brand sa China?
1. Nag-i-install ang Climatest Symor® ng water purification device sa loob ng chamber, na kayang mag-filter ng mga particle at impurities mula sa tubig, bukod pa, automatic ang water supplement, pero wala ang mga kakumpitensya natin, kailangan pa rin nilang magdagdag ng tubig nang manual.
2. Pinakabisado ng Climatest Symor® ang teknolohiya sa pagmamanupaktura ng silid ng pagsubok sa kapaligiran, na may mga independiyenteng karapatan sa intelektwal na ari-arian at mga patent sa disenyo.
3. Gumagamit ang Climatest Symor® na madaling patakbuhin ng Japan LCD programmable touch screen controller.
4. Ang Climatest Symor® core electrical components ng temperature test chamber (AC contactor, SSR, switch) ay mula sa tatak ng Schneider, madaling makahanap ng kapalit sa iyong lokal na merkado kung mayroong anumang pagkabigo, ngunit ang aming mga kakumpitensya ay gumagamit ng mga lokal na tatak.
Mga Katangian ng Thermal Cycling Test Chamber:
· Ang lugar ng pagsubok ay ginawa ng brushed stainless steel SUS#304.
· Epektibong transparent viewing window na may ilaw upang obserbahan ang pagsubok anumang oras.
·25mm diameter cable port para sa mga wiring upang magpatuloy sa pagsubok sa pagkarga.
·Orihinal na imported na France "Tecumseh" na mga compressor sa pagpapalamig
Application:
Ang Thermal Cycling Test Chamber ay ginagaya ang mataas na temperatura, mababang temperatura, at temperatura na alternating na mga kondisyon ng klima upang subukan ang pagganap ng tibay ng mga produkto at materyales sa ilalim ng matinding kondisyon ng klima, ang Thermal Cycling Test Chamber ay naaangkop sa mga industriyang nasa ibaba:
Industriya ng Electronic at Semiconductor:
Ang likas na pagiging maaasahan ng mga elektronikong sangkap ay nakasalalay sa scheme ng disenyo ng pagiging maaasahan. Sa panahon ng proseso ng pagmamanupaktura, dahil sa mga pagbabago sa mga kadahilanan ng tao o mga hilaw na materyales, mga parameter ng proseso, at mga kondisyon ng kagamitan, ang panghuling produkto ay hindi makakamit ng lahat ang inaasahang pagiging maaasahan. Sa bawat batch ng mga natapos na produkto, palaging may mga nakatagong mga depekto, na nagpapakita bilang maagang pagkabigo sa ilalim ng ilang partikular na kondisyon ng stress.
Samakatuwid, kinakailangang gumawa ng mga hakbang upang ma-screen ang mga elektronikong sangkap na ito nang may paunang pagkabigo hangga't maaari bago sila mai-install sa makina, at para sa layuning ito, ang Thermal Cycling Test Chamber ay isa sa mga kagamitan sa pag-screen sa maagang proseso ng pagkontrol sa kalidad:
1. Pagsubok sa mataas na temperatura ng Thermal Cycling Test Chamber
Karaniwang ginagamit ang high temperature screening sa mga semiconductor device, na nakaimbak sa mataas na temperatura sa loob ng 24 hanggang 168 na oras. Karamihan sa mga pagkabigo ng mga elektronikong sangkap ay sanhi ng kontaminasyon sa ibabaw, mahinang pagbubuklod, at may sira na mga layer ng oxide, na malapit na nauugnay sa mataas na temperatura.
Ang thermal stress at tagal ng screening ng iba't ibang mga elektronikong bahagi ay dapat na naaangkop na piliin upang maiwasan ang mga bagong mekanismo ng pagkabigo. Ang high-temperature screening ay simple, mura, at maaaring ipatupad sa maraming bahagi.
2. Pagsusuri sa sirkulasyon ng temperatura ng Thermal Cycling Test Chamber
Dahil sa heat expansion at cold contraction principle, makakatagpo ang mga electronic device ng iba't ibang kondisyon ng ambient temperature habang ginagamit, at ang mga may mahinang thermal resistance ay madaling mabigo, ang Thermal Cycling Test Chamber ay ginagaya ang mga pagbibisikleta sa temperatura sa pagitan ng matinding mataas at mababang temperatura, na maaaring epektibong mag-alis ng mga produkto. na may mga depekto sa pagganap ng thermal. Ang mga karaniwang ginagamit na kundisyon ng screening para sa mga bahagi ay -55 hanggang +125 ℃, at 5 hanggang 10 cycle, depende pa rin ito sa mga partikular na kinakailangan.
3. Pagsubok sa mababang temperatura ng Thermal Cycling Test Chamber
Gaano kadalas nabigo ang mga elektronikong bahagi sa mababang temperatura? Karamihan sa mga elektronikong sangkap ay may gumaganang hanay ng temperatura, lampas sa saklaw na ito, sila ay mabibigo o ang pagganap ay bumababa, ang pagbabago ng temperatura ay may malaking impluwensya sa kondaktibiti, boltahe, at kasalukuyang ng mga aparatong semiconductor. Sa panahon ngayon, ang isang chip ay kadalasang naglalaman ng milyon-milyong mga transistor at iba pang mga bahagi, ang akumulasyon ng bawat maliit na paglihis ay may malaking epekto sa kanilang panghuling pagganap, ang thermal test chamber ay ginagaya ang mababang temperatura ng pagsubok na kondisyon, at tumutulong sa mga tagagawa na mangolekta ng data para sa sanggunian sa lahat ng sitwasyon sa itaas.
Industriya ng sasakyan:
Ang Thermal Cycling Test Chamber ay isa sa pinakamahalagang environment simulation equipment sa industriya ng sasakyan, ang mga produkto ay nakakaranas ng "torture" sa pamamagitan ng environmental testing, ang mga piyesa ng sasakyan ay masusing sinusuri, ang mga problema ay ginalugad at ang mga paunang plano sa disenyo ng produkto ay paulit-ulit na binago, upang patuloy na pagbutihin ang kalidad.
1) Pagsubok sa mataas na temperatura: Ang kapaligiran ng mataas na temperatura ay nagdudulot ng mga thermal effect, na magdadala ng paglambot, pagpapalawak at pagsingaw, gasification, pag-crack, pagkatunaw at pagtanda ng mga piyesa ng sasakyan, pagkatapos ang mga sasakyan ay magkakaroon ng mekanikal na pagkasira, pagharap sa mga pagkabigo, mahinang pagkakabukod ng mga sistema ng circuit, at iba pa.
2) Pagsubok sa mababang temperatura: Ang kapaligiran sa mababang temperatura ay nagdudulot ng pisikal na pag-urong, solidification ng langis, pagbabawas ng lakas ng makina, pagkabulok ng materyal, pagkawala ng elasticity at yelo at higit pa, pagkatapos ay lilitaw ang sasakyan sa pag-crack, mekanikal na pagkabigo, pagtaas ng pagsusuot, pagkabigo sa sealing at mga pagkakamali sa pagkakabukod. ng circuit system.
3) Damp heat test: Ang ambient humidity ay nagdudulot ng kaagnasan sa ibabaw ng metal, na humahantong sa pagkasira ng materyal, lakas ng kuryente at pagbabawas ng insulation resistance.
Industriya ng Plastic:
Ang mga produktong plastik ay nasa lahat ng dako sa ating pang-araw-araw na buhay, na kinasasangkutan ng mga gamit sa bahay, bote at lalagyan, mga piyesa ng sasakyan, atbp. Halimbawa, ang mga plastik na bote/bag ay may mga pakinabang ng simpleng proseso, pagtitipid ng materyal, at kaunting espasyo sa proseso ng sirkulasyon, at may ay malawakang ginagamit sa packaging ng produkto, lalo na sa packaging ng pagkain at inumin.
Gayunpaman, ang mga pagbabago sa temperatura at halumigmig ay maaaring makaapekto sa pagganap ng mga plastik na bote/bag, sila ay nagiging malambot sa mataas na temperatura, at matigas/malutong sa mababang temperatura; ang mataas na relatibong halumigmig ay maaaring magpahina ng mga organikong materyales, at ang halumigmig ay maaaring mag-condense sa loob ng pakete, na magdulot ng kaagnasan o iba pang pinsala, ang mga plastik na bote/bag ay may mahinang pagtutol sa mga hindi kanais-nais na salik tulad ng temperatura at halumigmig sa panahon ng sirkulasyon. Upang mapabuti ang kalidad at palakasin ang pagiging mapagkumpitensya, binibigyang-pansin ngayon ng mga tagagawa ng plastik na produkto ang pagiging maaasahan ng pagsubok ng kanilang mga produkto sa yugto ng R&D.
Ang Thermal Cycling Test Chamber ay nagbibigay ng isang matipid na solusyon para sa iba't ibang mga kinakailangan sa pagsubok, na tumutulong sa mga kumpanya na matuklasan ang mga potensyal na depekto sa kanilang mga produkto sa maikling panahon, at nagbibigay ng isang mahusay na sanggunian ng data para sa pagpapabuti ng kanilang kalidad ng produkto.
Bukod dito, ang Thermal Cycling Test Chamber ay karaniwang ginagamit din sa Communication, Pharmaceutical, Aerosapce, Military, Chemical na mga industriya, ang iba't ibang mga pagsubok ay isinasagawa ayon sa partikular na pangangailangan ng mga customer.
Mga pakete at kargamento ng Thermal Cycling Test Chamber
Unang hakbang: I-wrap ang manipis na pelikula sa buong temperature test chamber para sa layuning hindi tinatablan ng tubig at alikabok.
Ikalawang hakbang: Itali nang mahigpit ang bubble foam sa temperature test chamber, at pagkatapos ay takpan ang makina ng malaking plastic bag.
Ikatlong hakbang: Ilagay ang temperature test chamber sa isang reinforced polywood case na may papag sa ibaba.
Ang packaging ay sapat na matibay upang mapaglabanan ang malubak na transportasyon sa dagat at riles at matiyak na ang produkto ay naihatid nang ligtas sa mga customer.
Ang Thermal Cycling Test Chamber ay maaaring ipadala sa pamamagitan ng Sea, Road at Railway, ang Climatest Symor® ay tumutulong na mag-book para sa mga customer, at ganap na tumulong sa mga partikular na kinakailangan sa pagpapadala ng mga customer, iba't ibang incoterms ang available, tulad ng EXW, FOB, CIF, DDU at DDP.
