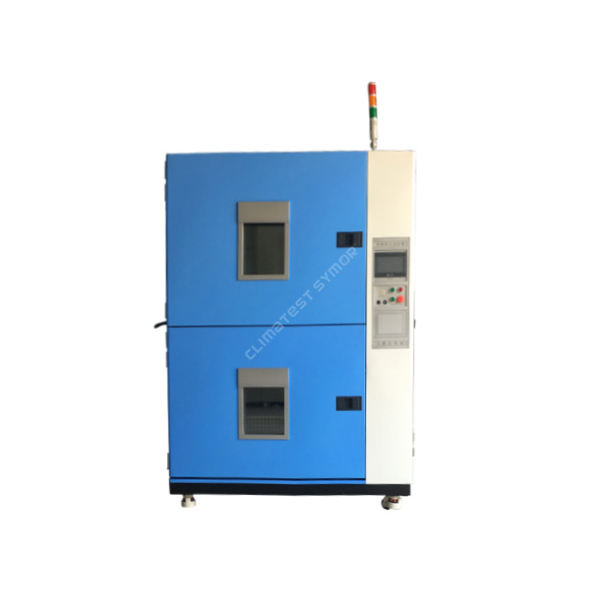

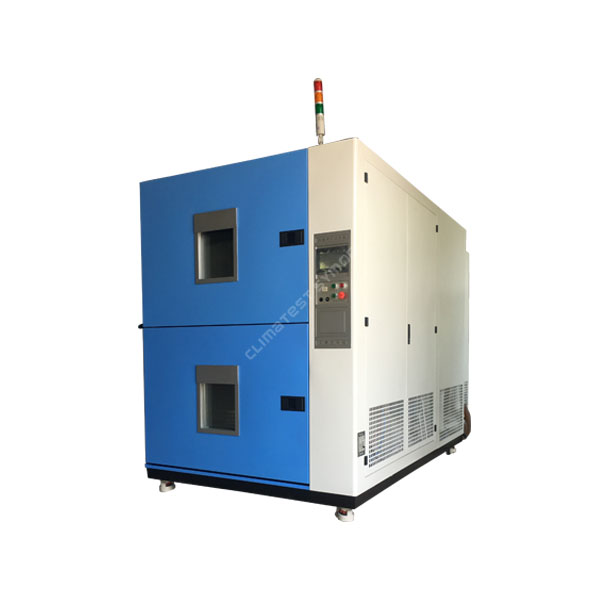

Ang Climatest Symor® ay mga tagagawa at supplier ng thermal shock chamber. Ang silid ay mabilis na pumapalit sa pagitan ng dalawang labis na temperatura, upang masubukan ang thermal stability ng iba't ibang mga materyales at mga bahagi, tulad ng mga integrated circuit, solder joint at interconnects.
Modelo: TS2-60
Kapasidad: 60L
Panloob na Dimensyon: 400*300*500 mm
Panlabas na sukat: 1350*1600*1850 mm
Ang Climatest Symor® ay nagsusumikap na maging isang nangungunang tagagawa ng thermal shock chamber sa China. Ang thermal shock testing ay isang proseso na kinabibilangan ng paglalantad ng sample sa mga papalit-palit na temperatura na makabuluhang naiiba sa isa't isa, kadalasan sa loob ng maikling panahon. Ang mabilis na pag-ikot ng temperatura na ito ay maaaring magdulot ng iba't ibang materyal na stress, kabilang ang thermal expansion at contraction, thermal fatigue, at thermal shock. Maaaring gamitin ang thermal shock testing upang suriin ang tibay at pagiging maaasahan ng mga bahagi, produkto, at materyales.
Pagtutukoy
modelo |
TS2-40 |
TS2-60 |
TS2-80 |
TS2-100 |
TS2-120 |
TS2-150 |
|
Panloob na Dimensyon ( W*D*H) mm |
400*300*350 |
400*300*500 |
400*400*500 |
400*500*500 |
600*400*500 |
500*500* 600 |
|
Panlabas na Dimensyon ( W*D*H) mm |
1350*1600*1670 |
1350*1600*1850 |
1350*1800*1950 |
1350*1800*1950 |
1700*1850*1700 |
1450*1850*2050 |
|
Kapasidad |
42L |
60L |
80L |
100L |
120L |
150L |
|
Pagganap |
Heating Zone |
RT+20~+150℃ (o i-customize ayon sa kinakailangan) |
|||||
Cooling Zone |
A: -10℃~-40℃, B: -10℃~-50℃, C:-10℃~-60℃; D:-10℃~-65℃ (o i-customize ayon sa kinakailangan) |
||||||
Preheat Zone |
RT~+180℃ |
||||||
Oras ng pag-init: RT~+180℃ mga 30 minuto |
|||||||
Precool Zone |
RT~-70℃ |
||||||
Oras ng paglamig: RT~-70℃ mga 65 minuto |
|||||||
Oras ng Pagbawi |
3~5 min |
||||||
Oras ng Paglipat |
≤10S |
||||||
Temp. pagbabagu-bago |
0.5 ℃ |
||||||
Temp. paglihis |
2.0 ℃ |
||||||
Device sa Pagmamaneho |
Pneumatic driving basket na may dalang mga sample para umakyat at pababa |
||||||
Pagpapalamig |
Dalawang set ng orihinal na imported hermetic compressor |
||||||
Mga materyales |
Panloob na Materyal |
Anti-corrosion SUS#304 brushed stainless steel |
|||||
Panlabas na Materyal |
Cold rolled steel plate na may electrostatic powder spraying |
||||||
Pagkakabukod |
Superfine fiberglass wool / polyurethane |
||||||
Sistema |
Controller |
Programmable LCD touch screen controller Sistema ng kontrol sa temperatura ng balanse ng PID+SSR+Microcomputer |
|||||
Sistema ng Paglamig |
Dalawang set ng orihinal na imported hermetic compressor |
||||||
pampainit |
IR Ni-Cr alloy high-speed heating electric heater |
||||||
Power Supply |
380V/480V, 50HZ/60HZ, 3P+5W |
||||||
Proteksyon |
Proteksyon sa sobrang init ng compressor, proteksyon sa sobrang init ng bentilador, proteksyon sa sobrang temperatura, proteksyon sa sobrang presyon ng compressor, proteksyon sa sobrang karga, proteksyon sa kakulangan ng tubig. |
||||||
Ambient na Kondisyon |
+5~30℃ |
Tampok
Kasama sa mga karaniwang tampok ng mga tagagawa ng Climatest Symor® thermal shock chamber ang:
- Heating at cooling zone: Mabilis at mahusay na init at cool na mga produkto. Nagbibigay-daan ito sa mga manufacturer na tumpak na gayahin ang iba't ibang pagbabago sa temperatura at mabilis na masuri kung paano tumutugon ang kanilang mga produkto sa mga pagbabagong iyon.
- Programmable na mga profile ng temperatura: Naka-program upang baguhin ang temperatura sa iba't ibang mga rate at oras, na nagpapahintulot sa mga tagagawa na tumpak na gayahin ang mga kondisyon ng temperatura na parang buhay.
•Madaling gamitin na programmable 7" LCD touch-screen display
•Real-time na pagsubaybay (Subaybayan ang controller real-time na data, status ng signal point at aktwal na output status)
• Maaaring mag-imbak ang Controller ng 100 araw ng mga makasaysayang talaan
• Data record, storage, download, koneksyon sa mga function ng computer.
- Matibay na konstruksyon: Ang mga tagagawa ng thermal shock chamber ay idinisenyo upang mapaglabanan ang kahirapan ng pagsubok at ginawa mula sa mga de-kalidad na materyales upang matiyak ang kanilang mahabang buhay.
- Mga aparatong pangkaligtasan: Ang mga tagagawa ng thermal shock chamber ay naka-install na may mga aparatong pangkaligtasan upang matiyak ang kaligtasan ng mga operator at ang produktong sinusuri.
Lugar ng pagsubok
Ang lugar ng pagsubok ng mga tagagawa ng thermal shock chamber ay karaniwang binubuo ng dalawang magkahiwalay na compartment, ang isa ay pinananatili sa napakataas na temperatura at ang isa ay pinananatili sa isang napakababang temperatura. Ang mga produktong susuriin ay inilalagay sa isang pneumatic driving basket upang awtomatikong ilipat sa pagitan ng high temperature zone patungo sa mababang temperatura.
Benepisyo
Ano ang maaari mong pakinabangan mula sa mga tagagawa ng Climatest Symor® thermal shock chamber? kasama nila ang:
1. Tukuyin ang mga kahinaan ng produkto: Ang thermal shock testing ay nakakatulong upang matukoy ang mga mahihinang spot sa produkto na maaaring maging sanhi ng pagkabigo nito sa panahon ng matinding pagbabago sa temperatura.
2. Tinitiyak ang pagiging maaasahan ng produkto: Ang thermal shock testing ay nakakatulong upang matiyak ang pagiging maaasahan ng produkto, dahil maaari itong makatiis ng matinding pagbabago sa temperatura at manatiling gumagana.
3. Pinipigilan ang magastos na recall: Sa pamamagitan ng pagsasagawa ng thermal shock testing, maiiwasan ng mga manufacturer ang magastos na pag-aayos dahil sa pagkabigo ng produkto na dulot ng matinding pagbabago sa temperatura.
4. Pinapabuti ang disenyo ng produkto: Ang thermal shock testing ay tumutulong sa mga tagagawa na matukoy ang mga bahid ng disenyo, at pagkatapos ay maaari nilang baguhin ang produkto upang gawin itong mas nababanat sa matinding pagbabago ng temperatura.
5. Pinapahusay ang kalidad ng kasiguruhan: Ang thermal shock testing ay nakasisiguro na ang produkto ay nakakatugon sa mga ninanais na pamantayan ng kalidad at magagawa ang layunin nito.
Temperature cycle test para sa integrated circuits (IC)
Ang magandang kalidad at pangmatagalang pagiging maaasahan ay ang pagiging mapagkumpitensya ng isang mahusay na produkto ng IC. Ang pagsukat ng kalidad ay madaling maaayos sa pamamagitan ng mga simpleng pagsubok sa isang IC design at manufacturing plant, ngunit tila mas mahirap ang pagsukat ng pagiging maaasahan. Gaano katagal ang produktong ito, sino ang nakakaalam?
Upang malutas ang problemang ito, batay sa pangmatagalang karanasan sa disenyo, paggawa at paggamit ng IC, ang mga propesyonal ay bumuo ng iba't ibang pamantayan sa pagsubok ng pagiging maaasahan, tulad ng pagsubok sa Buhay, pagsubok sa kapaligiran at pagsubok sa Pagtitiis.
Ang pagsubok sa kapaligiran ay ang pinakamahalaga sa pagsubok sa pagiging maaasahan ng IC, kabilang dito ang PRE-CON, THB, HAST, PCT, TCT, TST, HTST, Solderability Test, Solder Heat Test, karamihan sa mga pagsubok ay dapat tapusin sa mga silid ng pagsubok sa kapaligiran. Partikular na pag-usapan natin ang tungkol sa temperature cycle test (TCT) dito.
Ang temperature cycle test (TCT) ay ginagamit upang matukoy ang pagganap ng mga integrated circuit (IC) sa ilalim ng matinding temperatura. Ang layunin ay upang masuri kung ang mga IC ay makatiis sa mga pagbabago sa temperatura nang walang anumang pagkasira sa pagganap nito. Ang pagsubok ay binubuo ng paglalantad sa mga IC sa matinding temperatura at pagkatapos ay pagmamasid sa kanilang tugon. Karaniwang ginagawa ang pagsubok na ito sa pamamagitan ng paglalagay ng mga IC sa mga tagagawa ng thermal shock chamber.
Sa pangkalahatan, ang pagsubok sa pagiging maaasahan ay subukang tanggalin ang mga produkto na may maagang pagkabigo at tantiyahin ang kanilang ani, hulaan ang kanilang buhay ng serbisyo, at hanapin ang sanhi ng pagkabigo, lalo na ang mga pagkabigo na lumitaw sa paggawa, packaging at imbakan ng IC, upang malaman ng mga kawani ng pananaliksik ang mga solusyon sa pagpapabuti.
Mga kalamangan
Ang mga tagagawa ng thermal shock chamber ay ginagamit upang mabilis na umikot ng ispesimen sa pagitan ng matinding temperatura. Ang pagsusulit na ito ay karaniwang ginagamit upang masuri ang thermal shock resistance ng isang materyal, o ang kakayahan ng isang materyal na makatiis ng mga biglaang pagbabago sa temperatura.
Kaya ano ang pinakamalaking bentahe ng mga tagagawa ng Climatest Symor® thermal shock chamber?
1. Mabilis na baguhin ang temperatura sa maikling panahon: ang mga tagagawa ng thermal shock chamber ay maaaring mabilis na baguhin ang panloob na temperatura ayon sa mga kinakailangan sa pagsubok, kadalasan sa loob ng ilang minuto.
2. Tumpak na kontrol sa temperatura: Ang mga tagagawa ng thermal shock chamber ay nilagyan ng mga advanced na sistema ng pagkontrol sa temperatura, na maaaring tumpak na makontrol ang temperatura at halumigmig sa silid.
3. Malawak na hanay ng temperatura: Ang mga tagagawa ng thermal shock chamber ay may kakayahang magbigay ng iba't ibang hanay ng temperatura, mula -70°C hanggang +200°C.
4. Mataas na katumpakan: Ang mga tagagawa ng thermal shock chamber ay idinisenyo upang magbigay ng mataas na katumpakan at pag-uulit ng mga resulta ng pagsubok.
5. Subukan ang isang malawak na hanay ng mga produkto: ang mga tagagawa ng thermal shock chamber ay maaaring gamitin upang subukan ang isang malawak na hanay ng mga produkto, mula sa electronics hanggang sa mga produktong medikal.
Ang Thermal Shock Testing ay mahalaga para sa reliability evaluation ng Electronic Components, Automotive Parts at Medical Devices, ang Climatest Symor® ay gumagawa ng iba't ibang climatic test chamber, na dalubhasa sa temperature control technology, welcome para sa posibleng pakikipagtulungan!
