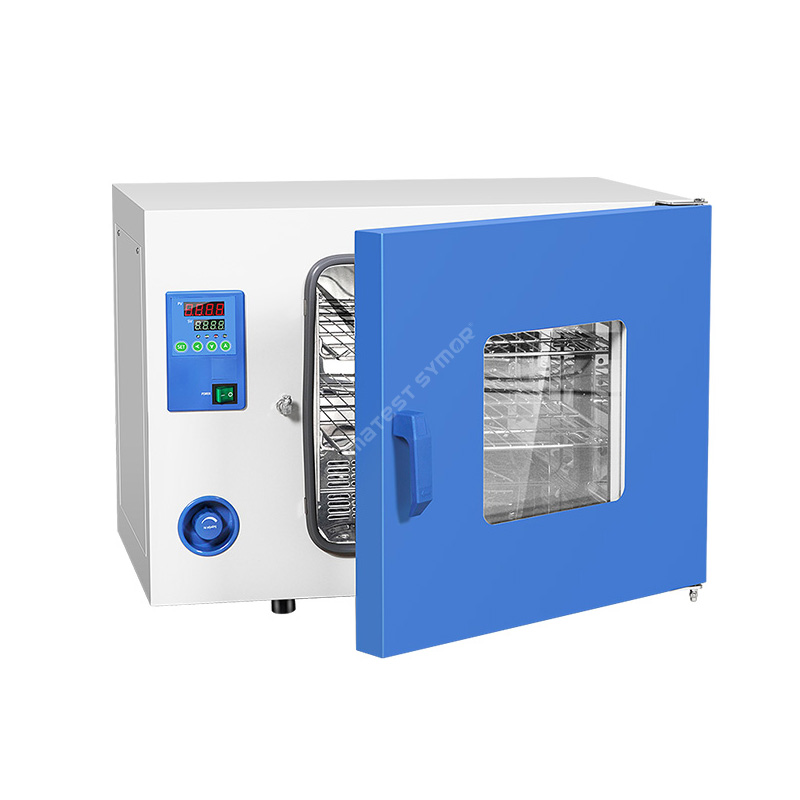

Dry Heat Oven

Paglalarawan

kontroladong kapaligiran, nagbibigay-daan ito para sa mabilis at mahusay na pagpapatuyo. Available ang mga ito sa iba't ibang laki at hanay ng temperatura upang matugunan ang mga partikular na kinakailangan sa laboratoryo.

Pagtutukoy

Tampok

• Unipormeng sirkulasyon ng temperatura
• Mabilis na magpainit at maghurno ng mga sample hanggang 300°C
• Ang PID microcomputer digital display controller ay nagdudulot sa iyo ng tumpak na kontrol sa temperatura
• Mababang pagkonsumo ng enerhiya, pagtitipid sa gastos

Istruktura

Ang dry heat oven ay karaniwang binubuo ng mga sumusunod na bahagi:
• Panloob na Oven: Ginawa mula sa hindi kinakalawang na asero na lumalaban sa kalawang SUS#304
• Heating Element (Heater): Ginawa sa hindi kinakalawang na asero SUS#304, ito ay bumubuo ng init sa loob ng silid.
• Circulation Blower: Ang sapilitang air convection ay nagpapanatili ng pare-parehong pamamahagi ng temperatura at mas mabilis na pagpapatuyo.
• Temperature Control System: Ang isang digital temperature controller ay nagbibigay-daan sa mga user na magtakda at magpanatili ng isang partikular na temperatura.
• Shelving o Racks: Ang mga sample o materyales ay inilalagay sa mga istante, ang mga ito ay naaalis at nababagay upang tumanggap ng iba't ibang laki ng sample.
• Mga Tampok na Pangkaligtasan: Proteksyon sa limitasyon sa sobrang temperatura at mga alarma.

Ang dry heat oven ay nakabalangkas upang magbigay ng tumpak na kontrol sa temperatura, pare-parehong pamamahagi ng init, at isang kontroladong kapaligiran, ginagamit ang mga ito para sa iba't ibang mga aplikasyon sa pagpapatuyo at pagpainit sa mga laboratoryo at industriya.

Aplikasyon

Ang dry heat oven ay ginagamit upang alisin ang kahalumigmigan mula sa mga elektronikong sangkap sa panahon ng mga proseso ng pagmamanupaktura. Narito ang mga halimbawa ng mga aplikasyon:

Surface Mount Technology (SMT): Sa panahon ng proseso ng SMT, inilalagay ang mga elektronikong sangkap sa PCB (printed circuit board) gamit ang isang pick-and-place machine. Pagkatapos mailagay ang mga bahagi, ang mga board ay dumaan sa isang reflow oven kung saan ang solder paste ay natunaw upang ikonekta ang mga bahagi sa board. Dahil ang mga bahagi at board ay maaaring sumipsip ng kahalumigmigan sa panahon ng proseso, ang dry heat oven ay nag-aalis ng labis na tubig at maiwasan ang mga potensyal na pagkabigo dahil sa moisture penetration.

Wave Soldering: Ang wave soldering ay nagsasangkot ng pagpasa sa ilalim ng PCB sa ibabaw ng pool ng molten solder, na lumilikha ng solidong joint sa pagitan ng PCB at mga electronic na bahagi. Bago ang wave soldering, hinuhugasan ang PCB ng water-soluble flux upang alisin ang anumang oksihenasyon mula sa board. Ang PCB ay ipapasa sa isang dry heat oven upang alisin ang natitirang kahalumigmigan bago maghinang, upang ang oksihenasyon ay hindi maging mga kontaminant sa panahon ng proseso ng paghihinang.

Potting at Encapsulation: Upang protektahan ang mga elektronikong device mula sa moisture, karaniwang kasanayan na balutin ang device ng potting o encapsulation na materyal na hindi tinatablan ng tubig. Ang mga materyales na ito ay kadalasang naglalaman ng proseso ng pagpapagaling na nangangailangan ng mataas na temperatura ng pagluluto upang matiyak ang kumpletong pagpapagaling ng materyal. Ang paglalagay ng mga device sa dry heat oven ay makakapagpagaling sa potting o encapsulation material.

Aplikasyon ng Solder Paste: Ang solder paste ay karaniwang ginagamit upang ikabit ang mga elektronikong sangkap sa PCB bago mag-reflow ng paghihinang. Ang i-paste ay gawa sa mga particle ng metal at pagkilos ng bagay na hinahalo sa anyo ng i-paste. Dahil ang solder paste ay sumisipsip ng moisture, mahalagang patuyuin ang paste bago gamitin. Ang dry heat oven ay nag-aalis ng tubig mula sa solder paste, tinitiyak na ito ay nakadikit nang maayos at hindi nagiging sanhi ng mahihinang solder joints.

Ang sobrang moisture ay maaaring maging sanhi ng hindi paggana o pagkasira ng mga elektronikong bahagi sa paglipas ng panahon, na sa huli ay nagiging walang silbi ang mga ito. Ang hot air oven ay mahalaga sa modernong industriya ng pagmamanupaktura ng electronics. Ang mga baking instrument na ito ay mahusay na nakakatulong na maiwasan ang mga potensyal na pagkabigo sa pamamagitan ng pag-alis ng kahalumigmigan sa loob ng mga bahagi sa panahon ng proseso ng pagmamanupaktura.

Pangkalahatang mga hakbang sa operasyon:
Narito ang mga pamamaraan ng pagpapatakbo sa isang dry heat oven:
• Painitin muna ang hurno sa kinakailangang temperatura.
• Ilagay ang mga materyales sa isang istante, siguraduhing panatilihin ang ilang distansya sa pagitan ng mga ito
• Itakda ang temperatura at oras ng pagluluto sa digital display.
• Subaybayan ang temperatura sa panahon ng proseso ng pagluluto.
• Kapag kumpleto na ang baking time, awtomatikong hihinto sa paggana ang oven, mangyaring hayaang lumamig ang mga materyales bago alisin ang mga ito.

Mahalagang tandaan na ang ilang mga materyales ay sensitibo sa mataas na temperatura, kaya mahalagang sundin ang inirerekomendang temperatura at oras sa pagbe-bake upang maiwasang mapinsala ang mga ito. Bilang karagdagan, ang mga inihurnong materyales ay dapat na naka-imbak sa isang tuyo na kapaligiran upang maiwasan ang kahalumigmigan mula sa muling pagpasok sa proseso ng pagpapatayo.

Paano gumagana ang dry heat oven?
Sa proseso ng pagbe-bake, pinapainit ng heater ang hangin, at ang circulation fan ay nagpapalipat-lipat ng mainit na hangin sa buong silid ng pagpapatuyo. Habang umiikot ang mainit na hangin, sinisipsip nito ang tubig mula sa mga produktong iniluluto. Ang moisture-laden na hangin ay pagkatapos ay maubos sa pamamagitan ng sistema ng bentilasyon, at ang tuyo na mainit na hangin ay muling ipapaikot upang ipagpatuloy ang proseso ng pagpapatuyo. Ulitin ang cycle na ito hanggang sa maabot ang setting ng temperatura.

Sa buod, ang dry heat oven ay lumilikha ng isang kinokontrol na kapaligiran, upang alisin ang kahalumigmigan na umiiral sa mga sample o materyales. Ang tumpak na kontrol sa temperatura, kahit na pamamahagi ng init, at isang kontroladong kapaligiran sa loob ng silid ay ginagawa itong popular sa mga laboratoryo, mga instituto ng pananaliksik, at mga pang-industriyang aplikasyon.
